En stock
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.

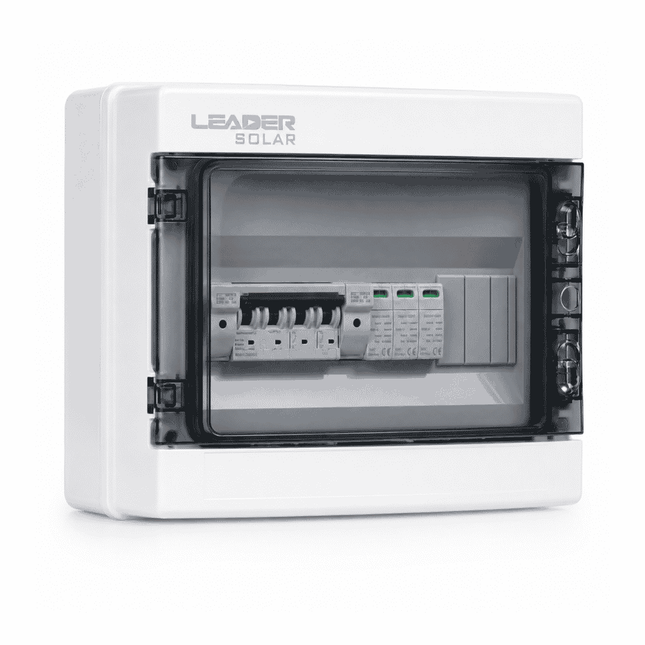

The Leader LDDB-PV1-1000-M protection box is designed to protect DC circuits in photovoltaic installations with one string and an operating voltage of up to 1,000V DC. It protects the equipment against overvoltage and allows the circuit to be safely disconnected during maintenance or servicing operations.
All components are pre-assembled inside an IP65-rated enclosure that is resistant to water, dust, and UV radiation, allowing both indoor and outdoor installation. This solution is ideal for small residential and commercial photovoltaic installations, simplifying the installation process and reducing commissioning time.
The box includes a DC switch-disconnector, a Type II surge protection device (SPD) rated for 1,000V DC, and DC fuses, providing a high level of protection for the photovoltaic panels and inverter.
Its compact construction and high protection rating make it suitable for on-grid and hybrid photovoltaic systems where safety and reliability are essential.
Main advantages
Protection box for one photovoltaic string
Maximum voltage of 1,000V DC
IP65-rated enclosure suitable for outdoor use
Type II DC surge protection device
Integrated DC switch-disconnector
DC fuses
Pre-assembled components
Quick installation
Resistant to dust and water
Suitable for residential and commercial photovoltaic systems
Technical specifications
Category
Feature
Specification
Configuration
Number of strings
1 input / 1 output
Voltage
Maximum voltage
1,000V DC
Enclosure
Model
HA-12
Enclosure
Protection rating
IP65
SPD
Model
LDT-SP3-40KA
SPD
Protection type
Type II DC
MCB
Model
LDMT-4P-63
Fuses
Model
PV0911-1P/BX0234-15
Fuses
Quantity
2 units
Installation
Mounting type
Wall-mounted
Application
Use
Single-string photovoltaic systems
Compatibility
Compatible with:
On-grid inverters
Hybrid inverters
Photovoltaic systems rated up to 1,000V DC
Photovoltaic panels connected in a single string
Installation, configuration, and commissioning must be carried out by qualified personnel in accordance with the manufacturer’s instructions and applicable regulations.
En stock
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.

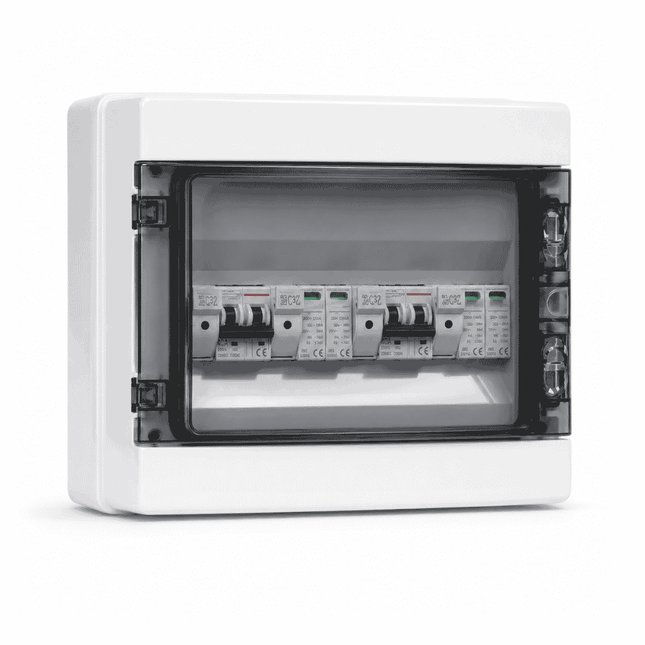

The Leader LDDB-PV2/2-1000-M protection box is designed for photovoltaic installations with two PV strings and an operating voltage of up to 1,000V DC. It protects DC circuits against overvoltage and allows the installation to be quickly isolated during maintenance work or in the event of a fault.
All components are pre-assembled inside an IP65-rated enclosure that is resistant to water, dust, and UV radiation, making it suitable for both indoor and outdoor installation. The 2-input/2-output configuration enables the safe connection of two photovoltaic strings to the inverter, reducing installation time and providing a reliable solution for residential and commercial systems.
The box is equipped with two Type II surge protection devices (SPDs) rated for 1,000V DC, a 63A DC switch-disconnector, and four photovoltaic fuses, providing a high level of protection for the photovoltaic panels and inverter.
Thanks to its robust construction and high-quality components, the LDDB-PV2/2-1000-M helps improve the safety and reliability of the entire photovoltaic installation.
Main advantages
Protection box for two photovoltaic strings
Maximum voltage of 1,000V DC
2-input/2-output configuration
IP65-rated enclosure
Two Type II DC surge protection devices
63A DC switch-disconnector
Four photovoltaic fuses
Pre-assembled components
Quick installation
Suitable for residential and commercial photovoltaic systems
Technical specifications
Category
Feature
Specification
Configuration
Number of strings
2 inputs / 2 outputs
Model
Product code
LDDB-PV2/2-1000-M
Voltage
Maximum voltage
1,000V DC
Enclosure
Model
HA-18
Enclosure
Protection rating
IP65
SPD
Model
LD-SP3P-40KA
SPD
Quantity
2 units
SPD
Type
Type II DC
DC switch
Model
LDMT-4P-63
DC switch
Rated current
63A
Fuses
Model
PV0911-1P/BX0234-15
Fuses
Quantity
4 units
Installation
Mounting type
Wall-mounted
Application
Use
Photovoltaic systems with 2 strings
Compatibility
Compatible with:
On-grid inverters
Hybrid inverters
Photovoltaic systems rated up to 1,000V DC
Photovoltaic installations with two strings
Installation, configuration, and commissioning must be carried out by qualified personnel in accordance with the manufacturer’s instructions and applicable regulations.
En stock
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
Largeur nette :
215,00 mm
Hauteur :
236,00 mm
Profondeur nette :
102,00 mm
Poids net :
0,60 kg
Dissipation :
-14,00 W
Température ambiante minimale :
-25 °C
Température ambiante maximale :
60 °C
Version :
avec porte sur plâtre
Matériau de la porte :
plastique transparent
Rangées :
1
Modules par rangée :
4+4
Indice de protection :
IP40
Couleur :
RAL9010
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
Largeur nette :
287,00 mm
Hauteur :
236,00 mm
Profondeur nette :
112,00 mm
Poids net :
0,95 kg
Dissipation :
-22,00 W
Température ambiante minimale :
-25 °C
Température ambiante maximale :
60 °C
Version :
avec porte sur plâtre
Matériau de la porte :
plastique transparent
Rangées :
1
Modules par rangée :
12
Indice de protection :
IP40
Couleur :
RAL 9010
En stock
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
Largeur nette :
396,00 mm
Hauteur :
236,00 mm
Profondeur nette :
112,00 mm
Poids net :
1,21 kg
Dissipation :
-22,00 W
Température ambiante minimale :
-25 °C
Température ambiante maximale :
60 °C
Version :
avec porte sur plâtre
Matériau de la porte :
plastique transparent
Rangées :
1
Modules par rangée :
18
Indice de protection :
IP40
Couleur :
RAL9010
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.

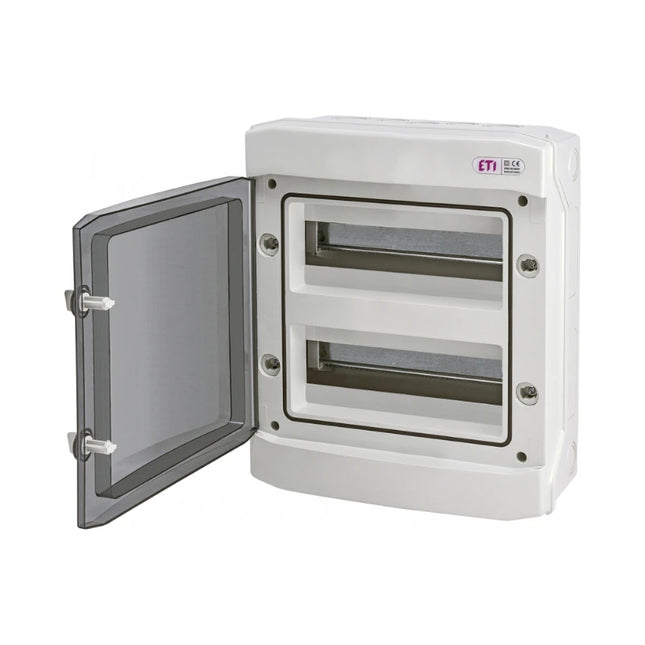

Code EAN :
9004840466737
Largeur nette :
287,00 mm
Hauteur :
361,00 mm
Profondeur nette :
112,00 mm
Poids net :
1,44 kg
Dissipation :
-24,00 W
Température ambiante minimale :
-25 °C
Température ambiante maximale :
60 °C
Version :
avec porte sur plâtre
Matériau de la porte :
plastique transparent
Rangées :
2
Modules par rangée :
12
Indice de protection :
IP40
Couleur :
RAL9010
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
Ce panneau de protection IP65 offre une solution complète et fiable pour la gestion et la protection des chaînes de panneaux photovoltaïques, garantissant à la fois l'efficacité énergétique et la sécurité de fonctionnement en extérieur.
Caractéristiques générales :
Indice de protection :
IP65, garantissant une résistance supérieure à la poussière et à l'eau, idéal pour une utilisation dans des environnements extérieurs exigeants.
Compatibilité :
permet le raccordement de trois chaînes de panneaux photovoltaïques.
Tension maximale :
supporte une tension allant jusqu'à 1 000 V.
Courant maximal :
peut supporter un courant allant jusqu'à 16 A.
Composants et caractéristiques :
Porte-fusibles :
Rôle :
protège le circuit en le coupant en cas de surcharge ou de court-circuit.
Accessibilité :
Facilement accessibles pour remplacer les fusibles si nécessaire.
Sectionneur mécanique :
Fonction :
Permet d'isoler complètement le circuit pour la maintenance ou une intervention en toute sécurité.
Conception :
Robuste, avec un mécanisme de commande facile à utiliser, garantissant une déconnexion rapide et sûre.
SPD (dispositif de protection contre les surtensions) :
Objectif :
Protège les équipements contre les surtensions transitoires, telles que celles causées par la foudre ou les fluctuations de tension.
Performances :
haute efficacité dans la dissipation de l'énergie de surtension, prévenant ainsi les dommages aux composants électroniques sensibles.
Conception et installation :
Boîtier :
Fabriqué à partir de matériaux durables et résistants aux UV, garantissant l'intégrité structurelle et des performances à long terme dans des conditions météorologiques variées.
Installation :
Facile à monter sur des murs ou d'autres structures de support, avec des accessoires de fixation inclus.
Accessibilité :
Conception ergonomique permettant un accès aisé à tous les composants internes, ce qui simplifie les opérations de maintenance et d'inspection.
Sécurité et conformité :
Certifications :
Conforme aux normes internationales de sécurité et de performance applicables aux équipements électriques d'extérieur.
Protection :
Tous les composants sont conçus et testés pour garantir une protection optimale contre les surtensions, les courts-circuits et autres risques électriques.
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
Ce panneau de protection IP65 offre une solution complète et fiable pour la gestion et la protection des chaînes de panneaux photovoltaïques, garantissant à la fois l'efficacité énergétique et la sécurité de fonctionnement en extérieur.
Caractéristiques générales :
Indice de protection :
IP65, garantissant une résistance supérieure à la poussière et à l'eau, idéal pour une utilisation dans des environnements extérieurs exigeants.
Compatibilité :
permet le raccordement de deux chaînes de panneaux photovoltaïques.
Tension maximale :
prend en charge une tension allant jusqu'à 1 000 V.
Courant maximal :
peut supporter un courant allant jusqu'à 16 A.
Composants et caractéristiques :
Porte-fusibles :
Rôle :
protège le circuit en le coupant en cas de surcharge ou de court-circuit.
Accessibilité :
Facilement accessibles pour remplacer les fusibles si nécessaire.
Sectionneur mécanique :
Fonction :
Permet d'isoler complètement le circuit pour la maintenance ou une intervention en toute sécurité.
Conception :
Robuste, avec un mécanisme de commande facile à utiliser, garantissant une déconnexion rapide et sûre.
SPD (dispositif de protection contre les surtensions) :
Objectif :
Protège les équipements contre les surtensions transitoires, telles que celles causées par la foudre ou les fluctuations de tension.
Performances :
haute efficacité dans la dissipation de l'énergie de surtension, prévenant ainsi les dommages aux composants électroniques sensibles.
Conception et installation :
Boîtier :
Fabriqué à partir de matériaux durables et résistants aux UV, garantissant l'intégrité structurelle et des performances à long terme dans des conditions météorologiques variées.
Installation :
Facile à monter sur des murs ou d'autres structures de support, avec des accessoires de fixation inclus.
Accessibilité :
Conception ergonomique permettant un accès aisé à tous les composants internes, ce qui simplifie les opérations de maintenance et d'inspection.
Sécurité et conformité :
Certifications :
Conforme aux normes internationales de sécurité et de performance applicables aux équipements électriques d'extérieur.
Protection :
Tous les composants sont conçus et testés pour garantir une protection optimale contre les surtensions, les courts-circuits et autres risques électriques.
En stock
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.

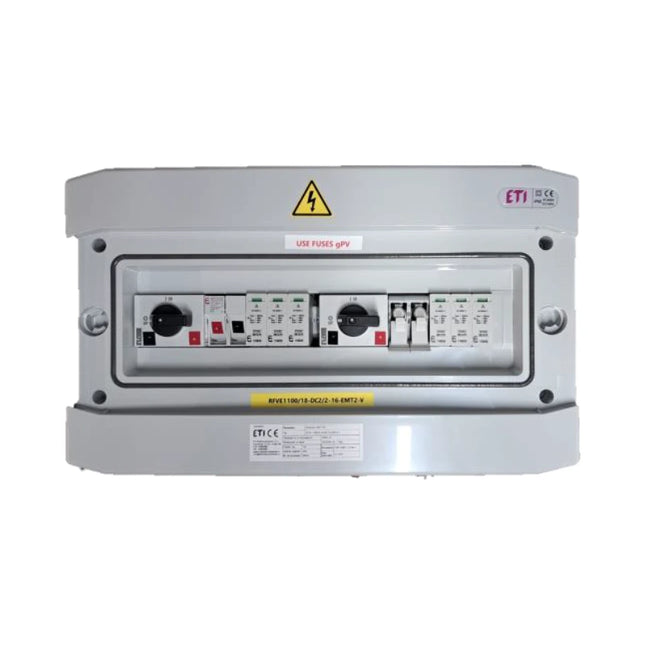

Un panneau entièrement équipé pour la protection de deux chaînes photovoltaïques, idéal pour les installations photovoltaïques de taille moyenne. Il offre une solution complète et rapide pour le raccordement sûr et efficace de deux entrées CC.
Idéal pour les systèmes à 2 chaînes indépendantes IP65 – excellente protection pour une utilisationen extérieur Composants fiables, conformes aux exigences des installations solaires modernes
Contenu du panneau :
Bloc de fusibles 2P + 2 fusibles PV
2 parafoudres CC 1100 V (T2)
2 interrupteurs photovoltaïques 4 pôles 32 A 1 000 VCC
Boîtier IP65 résistant aux UV – 1 pièce
Presse-étoupes – 4 pièces
En stock
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.

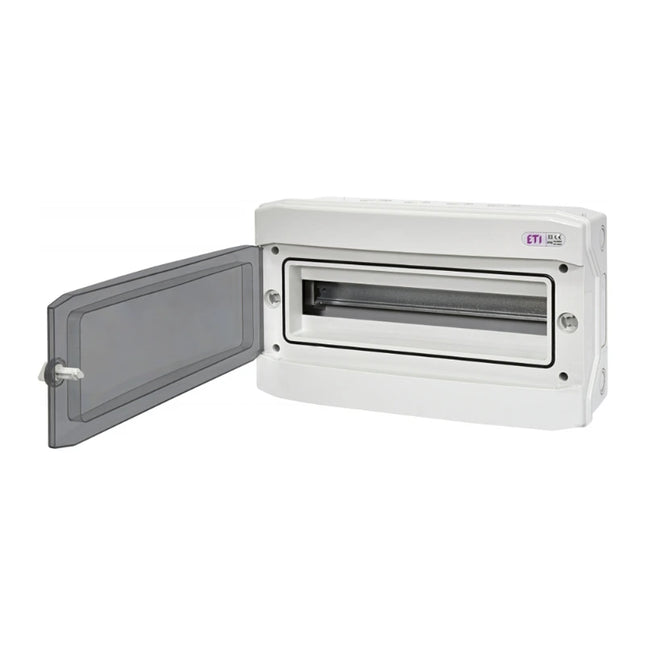

Le tableau de distribution électrique ETI ECH-18PT est conçu pour la distribution d'énergie et la protection des circuits dans les applications résidentielles et industrielles. Grâce à sa conception robuste et à son indice de protection IP65, ce tableau est idéal pour une installation en extérieur ou dans des environnements très humides et poussiéreux.
Caractéristiques techniques :
Référence produit : 001100350
Nombrede modules : 18
Nombrede rangées : 1
Dimensions : 319 x 259 x 144 mm
Indice de protection : IP65
Tension nominale : 400 V CA / 1 500 V CC
Courant nominal : 63 A
Matériau du boîtier : plastique résistant aux UV (PVC)
Porte : transparente, en plastique
Montage : mural
Bornes PE/N : 13/13
Température de fonctionnement : -25 °C à +30 °C
Test de résistance au feu : 650 °C
Avantages :
Excellente protection : l'indice IP65 garantit une protection contre la poussière et les jets d'eau, ce qui le rend idéal pour une utilisation en extérieur.
Matériau durable : le boîtier en PVC résistant aux UV offre une durabilité accrue et une protection contre le rayonnement solaire.
Installation facile : sa conception compacte et légère permet un montage mural rapide et simple.
Polyvalence : convient aux applications photovoltaïques et autres installations électriques nécessitant un haut niveau de protection.
Ce panneau électrique constitue une solution fiable pour la protection et la distribution de l'énergie électrique dans diverses applications, garantissant sécurité et durabilité dans des conditions environnementales difficiles.
En stock
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.

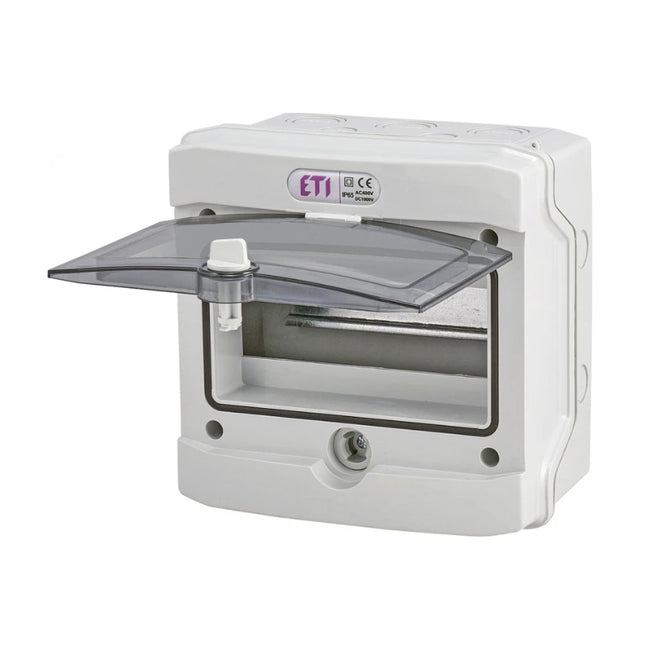

Le tableau de distribution ETI ECH-8G est conçu pour la distribution d'énergie électrique et la protection des circuits dans les applications résidentielles et industrielles. Grâce à sa conception robuste et à son indice de protection IP65, ce tableau de distribution est idéal pour une installation en extérieur ou dans des environnements exposés à l'humidité et à la poussière.
Caractéristiques techniques :
Référence produit : 001101061
Nombrede modules : 8
Nombrede rangées : 1
Dimensions : 202 x 201 x 120 mm
Indice de protection : IP65
Tension nominale : 1500 VCC
Matériau du boîtier : PVC résistant aux UV
Température de fonctionnement : -25 °C à +30 °C
Montage : mural
Porte : transparente, étanche
Équipement : rail DIN 35 mm, barres PE et N en laiton 8 x 6 mm
Avantages :
Excellente protection : l'indice IP65 garantit une protection contre la poussière et les jets d'eau, ce qui le rend idéal pour une utilisation en extérieur.
Matériau durable : le boîtier en PVC résistant aux UV offre une durabilité accrue et une protection contre le rayonnement solaire.
Installation facile : la conception compacte et légère permet un montage mural rapide et simple.
Polyvalence : convient aux applications photovoltaïques et autres installations électriques nécessitant un haut niveau de protection.
Ce panneau électrique constitue une solution fiable pour la protection et la distribution de l'énergie électrique dans diverses applications, garantissant sécurité et durabilité dans des conditions environnementales difficiles.
En stock
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.

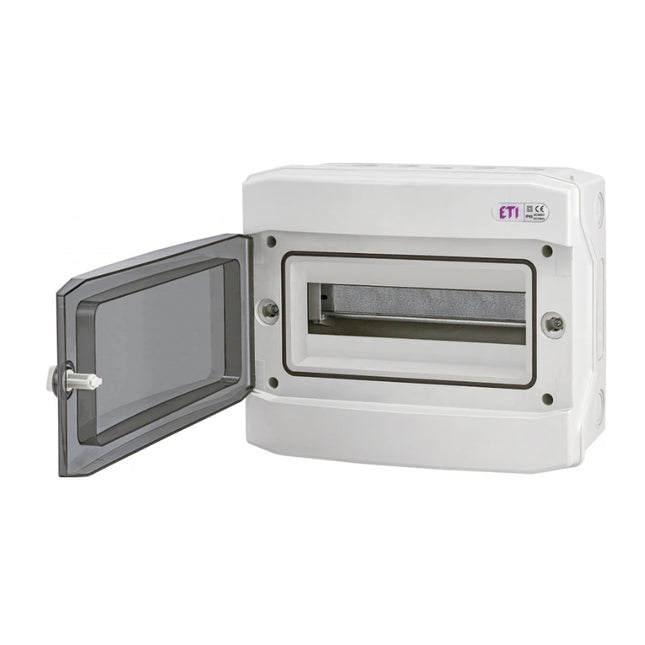

Le tableau de distribution électrique ETI ECH-12PT est conçu pour la distribution d'énergie et la protection des circuits dans les applications résidentielles et industrielles. Grâce à sa conception robuste et à son indice de protection IP65, ce tableau est idéal pour une installation en extérieur ou dans des environnements exposés à l'humidité et à la poussière.
Caractéristiques techniques :
Référence produit : 001101062
Nombrede modules : 12
Nombrede rangées : 1
Dimensions : 319 x 259 x 144 mm
Indice de protection : IP65
Tension nominale : 400 V CA / 1 500 V CC
Courant nominal : 63 A
Matériau du boîtier : plastique résistant aux UV (PVC)
Porte : transparente, en plastique
Montage : mural
Bornes PE/N : 10/10
Température de fonctionnement : -25 °C à +30 °C
Test de résistance au feu : 650 °C
Avantages :
Excellente protection : l'indice IP65 garantit une protection contre la poussière et les jets d'eau, ce qui le rend idéal pour une utilisation en extérieur.
Matériau durable : le boîtier en PVC résistant aux UV offre une durabilité accrue et une protection contre le rayonnement solaire.
Installation facile : sa conception compacte et légère permet un montage mural rapide et simple.
Polyvalence : convient aux applications photovoltaïques et autres installations électriques nécessitant un haut niveau de protection.
Ce panneau électrique constitue une solution fiable pour la protection et la distribution de l'énergie électrique dans diverses applications, garantissant sécurité et durabilité dans des conditions environnementales difficiles.
En stock
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
Le tableau de distribution électrique ETI ECH-24PT est conçu pour la distribution d'énergie et la protection des circuits dans les applications résidentielles et industrielles. Grâce à sa conception robuste et à son indice de protection IP65, ce tableau est idéal pour une installation en extérieur ou dans des environnements exposés à l'humidité et à la poussière.
Caractéristiques techniques :
Référence produit : 001101063
Nombre de modules : 24 (12 par rangée)
Nombrede rangées : 2
Dimensions : 384 x 319 x 144 mm
Indice de protection : IP65
Tension nominale CA : 400 V
Tension nominale CC : 1 500 V
Courant nominal : 63 A
Matériau du boîtier : plastique résistant aux UV (PVC)
Porte : transparente, en plastique
Montage : mural
Bornes PE/N : 15/15
Température de fonctionnement : -25 °C à +30 °C
Test de résistance au feu : 650 °C
Excellente protection : l'indice IP65 garantit une protection contre la poussière et les jets d'eau, ce qui le rend idéal pour une utilisation en extérieur.
Matériau durable : le boîtier en PVC résistant aux UV offre une durabilité accrue et une protection contre le rayonnement solaire.
Installation facile : la conception compacte et légère permet un montage mural rapide et simple.
Polyvalence : convient aux applications photovoltaïques et autres installations électriques nécessitant un haut niveau de protection.
Ce panneau électrique est une solution fiable pour la protection et la distribution de l'énergie électrique dans diverses applications, garantissant sécurité et durabilité dans des conditions environnementales difficiles.
En stock
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
Panneau entièrement équipé pour la protection et la commutation d'une chaîne photovoltaïque en courant continu. Il contient tous les composants essentiels pour un fonctionnement sûr et efficace et est prêt à être installé.
Recommandé pour les systèmes photovoltaïques de petite taille (1 chaîne)Indice de protection IP65 – résistant à la poussière et à l'humidité Comprend tous les composants conformes aux normes DCsolar
Contenu du panneau :
Bloc de fusibles 2P + 1 fusible gPV
Parafoudre CC 1100 V (T2) – 1 pièce
Interrupteur photovoltaïque 4 pôles 32 A 1 000 V CC – 1 pièce
Boîtier IP65 résistant aux UV, pour montage en saillie – 1 pièce
Presse-étoupes – 4 pièces
