Multimètres de table UNI-T

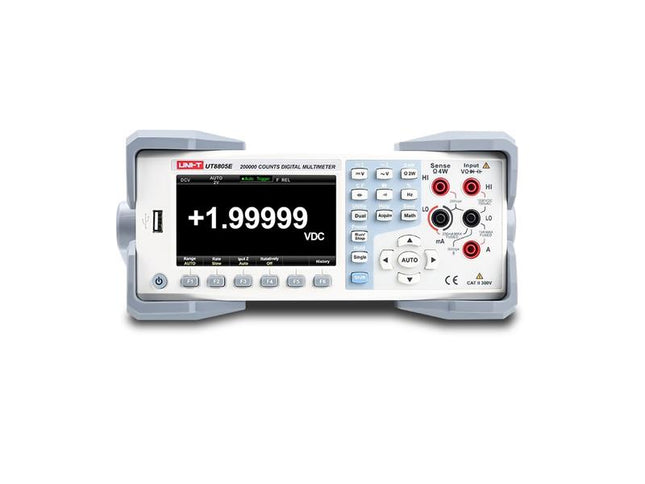

Ce produit est couvert par une garantie de 3 ans. L'UT8805E est un multimètre numérique de table offrant une plage d'affichage maximale de 199 999, avec un choix entre mesure automatique ou manuelle, un écran couleur et une fonction de mesure RMS véritable. Sa conception utilise des convertisseurs analogiques-numériques (A/N) à grande échelle intégrée (LSI), un microprocesseur, des fonctions de mesure multifonctionnelles et une technologie de fabrication de résistances à couche mince hautement stable, ce qui en fait un multimètre numérique aux performances exceptionnelles. De plus, il offre des fonctions de stockage de données, de mesure maximale/minimale/moyenne, de comparaison, de mesure de valeur relative, de détection de valeur de crête, de représentation graphique des tendances, ainsi que la possibilité d'enregistrer et de lire jusqu'à 10 000 enregistrements de données. Affichage des résultats de mesure sous forme de graphiques à barres ou de graphiques de tendance. L'écran permet un double affichage des données ; par exemple, lors de la mesure de tensions ou de courants alternatifs, il affiche également la fréquence ; lors de la mesure de la température, il affiche également la résistance du thermocouple, etc. Il s'agit d'un instrument de mesure électrique de pointe, adapté à une utilisation dans les secteurs de l'électronique, des communications, de la fabrication, de la défense nationale, de la production d'électricité, de la chimie et d'autres industries. Cet appareil est strictement conforme aux normes de sécurité IEC61010-1, EN61010-2-030, degré de pollution II, surtension CAT I 1 000 V, CAT II 300 V, double isolation, étanche à l'eau et à la poussière avec indice de protection IP65. C'est un instrument expérimental indispensable pour divers établissements d'enseignement supérieur. Caractéristiques techniques : - type d'écran : TFT-LCD de 4,3 pouces de diagonale avec une résolution de 480 x 272 px - nombre de points d'affichage : 200 000 - vitesse de mesure : 2 s ; lectures/mesure : 0,5000 10 lectures/s ; 5 000 lectures/s) - double affichage : oui, affichage simultané de deux grandeurs - mesure de tension continue : plage de 200 mV à 1 000 V - mesure de courant continu : plage de 200 μA à 10 A - mesure de tension alternative : 200 mV à 200 V CA - plages - Mesure de courant CA en valeur efficace vraie : plages de 2 mA à 10 A - Mesure de résistance : plages de 200 Ω à 100 MΩ (mesure de résistance à 2 et 4 fils en option) - Mesure de capacité : plages de 2 nF à 2 000 μF, plage de fréquence : 1 MHz/2 000 μF CA - Test de continuité de circuit et de diode : oui - Mesure de température : avec thermocouple intégré et compensation de jonction froide - Mesure de température par thermocouple externe : oui, conversions préréglées pour les thermocouples ITS-90, Pt100, K, N, R, J, T, R, J, R, J- Diverses opérations mathématiques : maximum, minimum, moyenne, écart-type, réussite/échec, dBm, dB, mesure relative, histogramme, graphique de tendance, diagramme à barres- Prise en charge des interfaces USB, GPIB, RS-232C et LAN, USB-TMC, IEEE 488.1, compatible avec le langage de commande IEEE 488.1 et la norme SCPI sur VXI1/2 SCPI - kit de test pour le multimètre principal - enregistrement et stockage des données historiques - option permettant d'enregistrer les données et de configurer les paramètres sur une clé USB - mémoire NAND FLASH de 1 Go, système de mémoire haute capacité et données de test - menu en anglais et en chinois et système d'aide en ligne - logiciel pour le PC hôte - large plage de paramètres de tension d'alimentation >- - tension mesurée : 1 000 V (CC) / 750 V (CA) - protection des bornes d'entrée 10 A : (CE) F1, fusible interne à action retardée 10 A / 250 V - protection des bornes d'entrée μA, mA : (CE) F2, fusible à action rapide 250 mA/250 V, écran à icônes à 4 chiffres FT. ; valeur maximale 200 000, 480 x 272 pixels- sélection de plage : automatique ou manuelle- affichage de la polarité : automatique- opérations mathématiques : Conforme/Non conforme, Relative, min/max/moyenne, écart-type, dBm, dB, Hold, histogramme, graphique de tendance, graphique à barres/plages de mesure : - 1. Mesure de tension continue (plage / impédance d'entrée / précision % (90 jours) / (1 an)) : 200 000 mV / 10 MΩ ou >10 GΩ / 0,008+0,004 / 0,01+0,004 / 0,01+0,004 / 10 Ω 0,004 / 10 Ω 0,008+0,003 / 0,01+0,003 20,0000 V / 10 MΩ ou >10 GΩ / 0,008+0,004 / 0,01+0,004 200,000 V / 10 MΩ / 0,0003 + 0,003 Ω / 0,0003 1000,00 V / 10 MΩ / 0,012+0,003 / 0,015+0,003 - 2. Mesure de courant continu (plage / chute de tension d'entrée / précision % (90 jours) / (1 an)) : 200,00, 0,50 μA // 0,055+0,005 2,00000 mA / <0,3 V / 0,050+0,005 / 0,055+0,005 20,0000 mA / <30 mV / 0,070+0,020 / 0,020 / 0,020 / 0,020 0,3 V / 0,060+0,008 / 0,070+0,008 2,00000 A / <0,1 V / 0,150+0,020 / 0,170+0,020 10,0000 A / <0,3 V /+ / 0,0200 0,250+0,010 - 3. Mesure de résistance (plages / courant d'essai max. / précision % (90 jours) / (1 an)): 200 000 Ω / 1 mA / 0,012+0,005 / 0,030+0,005 / 0,030+0,0200 Ω / 0,000 Ω / 0,000 Ω 0,012+0,003 / 0,020+0,003 20,0000 kΩ / 100 μA / 0,012+0,003 / 0,020+0,003 200 000 kΩ / 10 μA / 0,002+0,002+0,002+0,003 2,00000 MΩ / 1 μA / 0,020+0,004 / 0,040+0,004 10,0000 MΩ / 500 nA / 0,100 + 0,004 / 0,250 + 0,004 / 0,250 + 0,004 10 000 MΩ / 500 nA / 0,100+0,004 / 0,250+0,004 100 MΩ / 000 000 ▀ 0,004 10 MΩ / 0,800+0,004 / 1,75+0,004 - 4. Mesure de tension alternative RMS vraie (plages / plage de fréquences / précision % (90 jours) / (1 an)) : 200 000 mV / 20 Hz / 20 Hz + 0,1–0,5 Hz / ¾ 1,5+0,1 45 Hz à 20 kHz / 0,19+0,05 / 0,2+0,05 20 kHz à 50 kHz / 1,0 ± 0,05 / 1,0 ± 0,05 50 kHz /+0,050 kHz /+0,10 kHz 3,0+0,05 2,00000 V / 20 Hz à 45 Hz / 1,5+0,10 / 1,5+0,10 45 Hz à 20 kHz / 0,19+0,05 / 0,2+0,0,20 kHz / 0,20 kHz / 0,10 1,0+0,05 / 1,0+0,05 50 kHz à 100 kHz / 3,0+0,05 / 3,0+0,05 20,0000 V / 20 Hz à 45 Hz / 1,5+0,10+6 / 10,5+0,05 20 kHz / 0,19+0,05 / 0,2+0,05 20 kHz à 50 kHz / 1,0+0,05 / 1,0+0,05 50 kHz à 100 kHz / 3,0+0,05 / 0,05,><0,02, V / 20 Hz à 45 Hz / 1,5+0,10 / 1,5+0,10 45 Hz à 20 kHz / 0,19+0,05 / 0,2+0,05 20 kHz à 50 kHz / 1,0,+0,0,0, 0,05 kHz à 100 kHz / 3,0+0,05 / 3,0+0,05 750 000 V / 20 Hz à 45 Hz / 1,5+0,10 / 1,5+0,10 45 Hz à 20,5190 / 20,190 kHz 20 kHz à 50 kHz / 1,0+0,05 / 1,0+0,05 50 kHz à 100 kHz / 3,0+0,05 / 3,0+0,05 - 5. Valeur efficace vraie / Plage de fréquences CA / Plage de mesure 100 kHz / 10 jours / courant (): 2,00000 mA / 20 Hz à 45 Hz / 1,5+0,10 / 1,5+0,10 45 Hz à 2 kHz / 0,5+0,10 / 0,5+0,10 2 kHz / 2 kHz + 0,10, 5 kHz / 2 kHz 2,5+0,20 200,000 mA / 20 Hz à 45 Hz / 1,5+0,10 / 1,5+0,10 45 Hz à 2 kHz / 0,5+0,10 / 0,5+0,10 kHz / 2 kHz> / 0,5+0,10 kHz> 2,5+0,20 / 2,5+0,20 200 000 mA / 20 Hz à 45 Hz / 1,5+0,10 / 1,5+0,10 45 Hz à 2 kHz / 0,3+0,10 / 0,10 / 1 Hz 2,00000 A / 20 Hz à 45 Hz / 1,5+0,20 / 1,5+0,20 45 Hz à 2 kHz / 0,5 ± 0,5 2 kHz à 10 kHz / 2,5 ± 0,20 / 2,5 ± 0,20 10,0000 A / 20 Hz à 45 Hz / 1,5+0,15 / 1,5+0,15 45 Hz à 2 kHz / +0,5, 5, 5 / 1,5 2 kHz à 10 kHz / 2,5+0,20 / 2,5+0,20 - 6. Mesure de la capacité (plages / courant d'essai max. / précision % (90 jours) / (1 an)): 2 000 nF / 0,5 μA + 1,0 / 0,5 μA + 1,02 20,00 nF / 1 μA / 1+0,5 / 1+0,5 200,0 nF / 10 μA / 1+0,5 / 1+0,5 2 000 μF / 100 μA / 1+0,5 / 1+0,5 /+0,5 /+0,5 μF / 0,5 / 0,5 μF 1+0,5 200,0 μF / 1 mA / 1+0,5 / 1+0,5 2 000 mF / 1 mA / 2+0,5 / 2+0,5 - 7. Mesure de la température (type de thermocouple / plage de température de la cellule / précision) : a) α=0,00385 / -200 °C à 660 °C / 0,16 °C B / 0 °C à 1 820 °C / 0,76 °C E / -270 °C à 1 000 °C / 0,5 °C J /°C / -200 °C / -200 °C K / -270 °C à 1 370 °C / 0,5 °C N / -270 °C à 1 300 °C / 0,5 °C R / -50 °C à 1 760 °C / 0,5 °C S / -50 °C à /17,6 °C-270 °C à 400 °C / 0,5 °C - 8. Mesure de la fréquence et du rapport cyclique (plages / précision % (90 jours) / (1 an)) : 20 Hz à 2 kHz / 0,01 + 0,003 / 0,01 + 0,02 kHz / 0,02 kHz / 0,02 kHz / 0,02 kHz / 0,01 + 0,003 / 0,01 + 0,003 20 kHz à 200 kHz / 0,01 + 0,003 / 0,01 + 0,003 200 kHz à 1 MHz / 0,01 + 0,001 CA / 0,001 + 0,005 CA dans la plage de tension de 200 mV à 750 V. - 9. Test de continuité de circuit et de diode Une source de courant constant de 1 mA ± 5 % est utilisée pour mesurer la résistance ou la chute de tension aux bornes de la diode. La tension en circuit ouvert est < 8 V. Le seuil de mesure de la continuité de circuit est réglable. Option d'indication par buzzer. Caractéristiques générales et propriétés mécaniques : - alimentation : CA 90 V–110 V, 45–440 Hz ; CA 110 V–132 V, 45–440 Hz ; CA 200 V–240 V, 45–66 Hz ; CA 216 V–264 V, 45–66 Hz - consommation électrique : max. 20 W - environnement de fonctionnement : 0 °C–28 °C < 90 % ; 28 °C–40 °C < 75 % ; 40 °C–55 °C <50 % (sans condensation) – Altitude : ≤ 2 000 m – Dimensions : 260 mm x 116 mm x 332 mm – Poids : 4,4 kg – Couleur : blanc cassé et gris > Contenu de l'emballage du multimètre : > UT8805E : 1 pièce- Câble d'alimentation à trois conducteurs : 1 pièce- Cordons de mesure : 1 paire- Câble de connexion USB : 1 pièce- Câble de connexion RS232 : 1 pièce- Guide de démarrage rapide de l'UT8805E : 1 pièce- Carte de garantie PC : UT8805 PC:-1805 PC:-1805 set FABRICANT : UNI-TREND https://instruments.uni-trend.com/EU-EN/multimeters/ut8000e.html

Lis Plus Moins

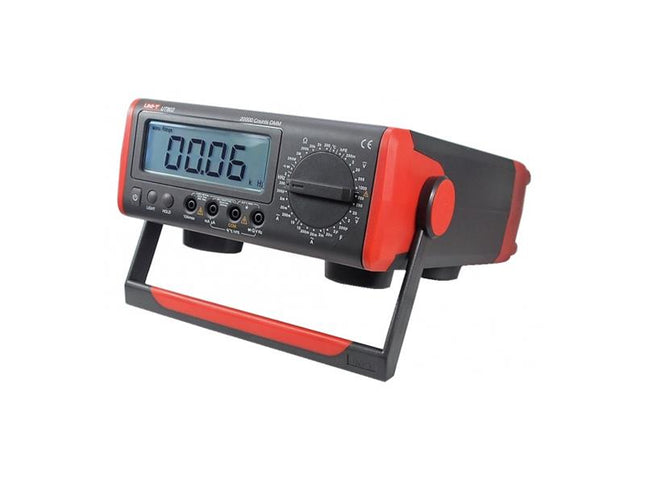

Ce produit est couvert par une garantie de 3 ans. Le multimètre de table UT802 est un instrument de mesure électronique multifonctionnel. Il répond aux exigences de mesure des paramètres électriques lors de la maintenance d'appareils électroniques, offrant une grande précision et une grande facilité d'utilisation. Parmi ses avantages, on peut citer ses nombreuses fonctions et sa capacité à fonctionner même en dehors de la plage d'alimentation secteur de 230 V, puisqu'il peut également fonctionner sur piles. L'appareil est équipé d'un écran LCD rétroéclairé avec une plage d'affichage de ±19999. Il est fabriqué conformément aux normes CEI 61010-1 et est conforme à la catégorie CAT II 1000 V. Caractéristiques techniques : - grand écran LCD rétroéclairé de 108 x 34,5 mm, avec une plage d'affichage maximale de 19999 - fonction de commutation/mesure circulaire à plage unique - commutation/mesure circulaire de tension et courant CA/CC, résistance, capacité, fréquence et température - Mesure des jonctions de semi-conducteurs : diodes et transistors - mesure des paramètres hFE des transistors - test de continuité des circuits avec buzzer - fonction de maintien des données - alimentation via un adaptateur CA 20 mA 3 V ou des piles 1,5 V CC ; R14 - emplacement de rangement pour l'adaptateur Caractéristiques techniques : - Mesure de tension CC dans la plage : 200 mV à 1 000 V avec une précision de ±(0,1 % + 3) - Mesure de tension CA dans les plages : 5 à 20 V jusqu'à 70 V ±(0,5 % + 20) - Mesure du courant continu dans les plages : 200 µA à 10 A avec une précision de ±(0,5 % + 20) - Mesure du courant continu dans la plage : 2 mA à 10 A avec une précision de ±(0,8 % + 40) Mesure de la résistance dans la plage de 20 Ω à 0 Ω : 200 MΩ avec une précision de ±(0,5 % + 10) - Mesure de la capacité dans la plage de 20 nF à 200 µF avec une précision de ±(4 % + 10) - Mesure de fréquence dans les plages : 2 kHz et 200 kHz avec une précision de ±(0,1) – 200 kHz avec une précision de mesure dans la plage de température de ±(0,1) – 40 °C à 1 000 °C avec une précision de ±(1,2 % + 25) - Impédance d'entrée pour les plages CC : env. 10 MΩ - Affichage automatique de la polarité : oui - Avertissement de batterie faible : oui - Livré avec une sonde de température de type K pour des températures allant jusqu'à +230 °C - Température de fonctionnement : 0 °C à 40 °C - Température de stockage : -10 °C à 50 °C - Humidité relative : 75 % dans la plage de température de 0 °C à 30 °C ; max. 50 % dans la plage de température de 30 °C à 40 °C - Dimensions : 300 x 245 x 105 mm - Poids sans accessoires : 1 ,5 kg - Poids avec accessoires : 1,65 kg - Couleur du produit : rouge et vert Contenu de l'appareil : 2 : 2 1 pièce - Adaptateur 230 V CA/9 V CC/200 mA : 1 pièce - Adaptateur international pour alimentation électrique : 1 pièce - Pile 1,5 V, R14 : 6 pièces - Sonde de température à contact de type K : 1 pièce - Câbles de mesure : 1 paire - Manuel d'utilisation : 1 paire > pièces Contenu du colis de vente en gros : - nombre d'unités par carton standard : 4 pièces - dimensions du carton standard : 680 x 365 x 320 mm - poids du carton standard : 11,7 kg TREND-

Lis Plus Moins

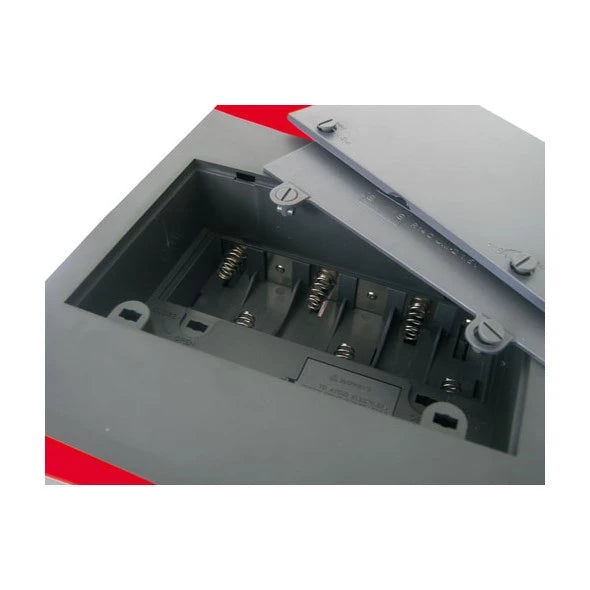

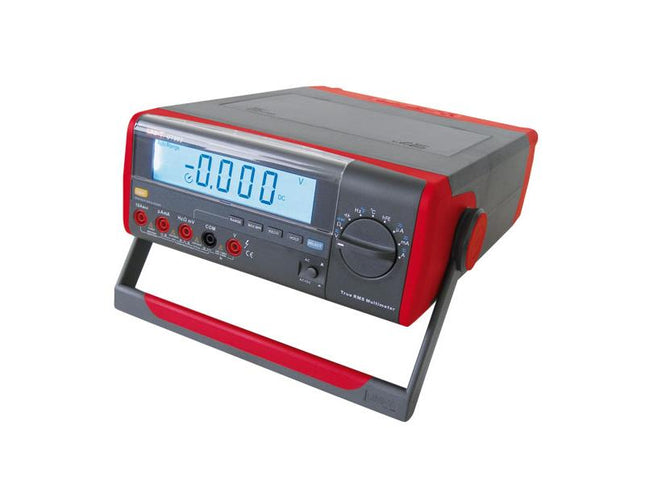

Multimètre de table numérique UNI-T UT803. Ce produit est couvert par une garantie de 3 ans. CARACTÉRISTIQUES TECHNIQUES : Tension continue : 600 mV / 6 V / 60 V / 600 V / 1 000 V - Meilleure précision : +/- (0,3 % + 2 V / 6 V CA) 60 V / 600 V / 1 000 V - Meilleure précision : +/- (0,6 % + 5) Courant continu : 600 µA / 6 000 µA / 60 mA / 600 mA / 10 A - Meilleure précision : +/- (0,5 % + 0 CA) 6000 µA / 60 mA / 600 mA / 10 A - meilleure précision : +/- (1 % + 5) Résistance : 600 ohms / 6 kOhms / 60 kOhms / 600 kOhms / 6 MOhms / 60 MOhms - meilleure précision : +/- (0,5 % + 2) Capacité : 6 nF / 60 nF / 600 nF / 6 µF / 60 µF / 600 µF / 6 mF - meilleure précision : +/- (2 % + 5) Température : -40 / +1 000 °F / 1 000 °C – meilleure précision : -420 °F +1 : -/-420 °C +/- 1 % + 3 (°C), +/- 1,5 % + 5 (°F) Fréquence : 6 kHz / 60 kHz / 600 kHz / 6 MHz / 60 MHz - meilleure précision : +/- (0,1 % + 3) Fonctions : SPÉCIAL FONCTION DE PLAGE Mesure de tension/courant CA+CC Fréquence (tension CA) 100 kHz Vrai RMS Continuité de diode , buzzer Mode Max/Min Transistor Maintien des données RS232C Affichage de l'icône USB Mode F/USB Indicateur de batterie faible Impédance d'entrée pour tension CC : 10 MΩ, pour 600 mV CC : 3 GΩ Rétroéclairage de l'écran Affichage max. 5999 (28 x 128 mm) SPÉCIFICATIONS GÉNÉRALES : Alimentation : 220 V CA / 50 Hz ou 6 piles de 1,5 V (R20) Dimensions du produit : 105 x 240 x 310 mm Poids du produit : 2,4 kg /fr/

Lis Plus Moins

Multimètre de table numérique UNI-T UT804. Ce produit est couvert par une garantie de 3 ans. CARACTÉRISTIQUES TECHNIQUES : Tension continue : 400 mV / 4 V / 40 V / 400 V / 1 000 V - Meilleure précision : +/- (0,025 % de V CA) V+5 400 V / 1 000 V - Meilleure précision : +/- (0,4 % + 30) Courant continu : 400 µA / 4 000 µA / 40 mA / 400 mA / 10 A - Meilleure précision : +/- (0,1 % + 15 µA / 4000 µA) / 0 µA / 4000 µA / 40 mA / 400 mA / 10 A - Meilleure précision : +/- (0,7 % + 15) Bande passante CA : 100 kHz Résistance : 400 ohms / 4 kohms / 40 kohms / 400 kohms / 4 Mohms / 4 Mohms - meilleure précision : ±40 Mohms / (0,3 % + 40) Capacité : 40 nF / 400 nF / 4 µF / 40 µF / 400 µF / 4 mF / 40 mF - meilleure précision : +/- (1 % + 20) Température : de -40 à +1004 °C, optimale de -40 à +1004 °C Précision : +/- 1 % + 30 (°C), +/- 1,5 % + 50 (°F) Fréquence : 40 Hz / 400 Hz / 4 kHz / 40 kHz / 400 kHz / 4 MHz / 40 MHz / 400 MHz - meilleure précision (0,01 % + 8) Boucle 4 ~ 20 mA : 0 - 100 % - meilleure précision : +/- (1 % + 40) Rapport cyclique : 100 % FONCTIONS SPÉCIALES : Fusibles 10 A Réglage automatique/manuel Courant : Mesure CA/CC Enregistrement des données Rappel des données Diode Continuité Buzzer Valeur efficace vraie Maintien de crête Mode MAX / MIN Mode REL Maintien des données RS232C Affichage icône FulSlep Mode FulSlep Indicateur de batterie faible Impédance d'entrée : 10 MΩ, pour 400 mV - 4 GΩ Double affichage rétroéclairé Affichage max. 39 999 Graphique à barres analogique CARACTÉRISTIQUES GÉNÉRALES : Alimentation : 220 V CA / 50 Hz ou piles 1,5 V (6 x R14) Dimensions du produit : 100 x 245 x 300 mm Poids du produit : 2,2 kg /fr/

Lis Plus Moins

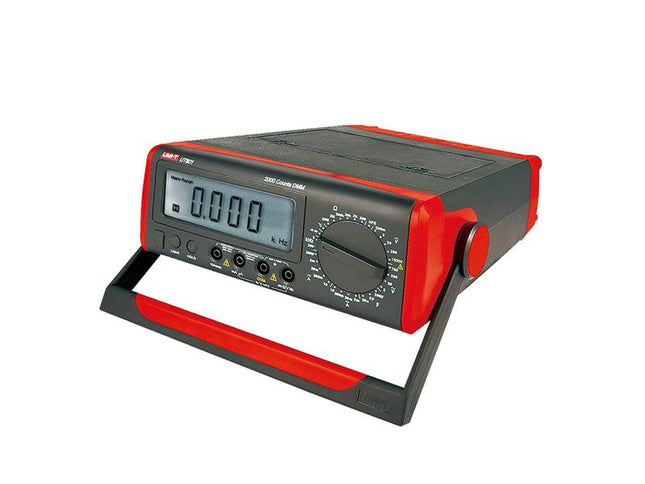

Multimètre de table numérique UNI-T UT801 Ce produit est couvert par une garantie de 3 ans. CARACTÉRISTIQUES TECHNIQUES : Tension continue : 200 mV/2 V/20 V/200 V/1 000 V +/- (0,5 % + 2) Tension alternative : 2 V/20 V +/-/0 V/-/0 V (0,8 % + 3) Courants continus : 200 μA/2 mA/20 mA/200 mA/10 A ± (0,8 % + 2) Courants CA : 2 mA/20 mA/200 mA/10 A ± (1,0 % + 3) Résistance : 200 Ω/2 kΩ/20 kΩ/200 kΩ/2 MΩ/20 MΩ ± (0,8 % + 3) Capacité : 20 nF/2 μF/200 μF +/- (4 % + 3) Fréquence : 2 kHz/+3 % : température FONCTIONS SPÉCIALES : Mode « Transistor Off » (transistor coupé) Testeur de continuité des diodes Avertisseur sonore Rétroéclairage de l'écran Mode veille REL Affichage Max/Min pour la tension maximale/minimale de la batterie Mesure : >10 mW Maintien des données Affichage max. : 1999 CARACTÉRISTIQUES GÉNÉRALES : Alimentation : 220 V CA/50 Hz ou 6 piles de 1,5 V (R14) Taille de l'écran LCD : 108 x 35 mm Couleur du produit : rouge et gris Dimensions nettes du produit : Poids du produit : 1 000 g 245 x 105 mm Accessoires standard : cordon de mesure, câble d'alimentation 220 V CA, manuel en anglais, sonde de contact, sonde de température, prise multifonction /fr/

Lis Plus Moins

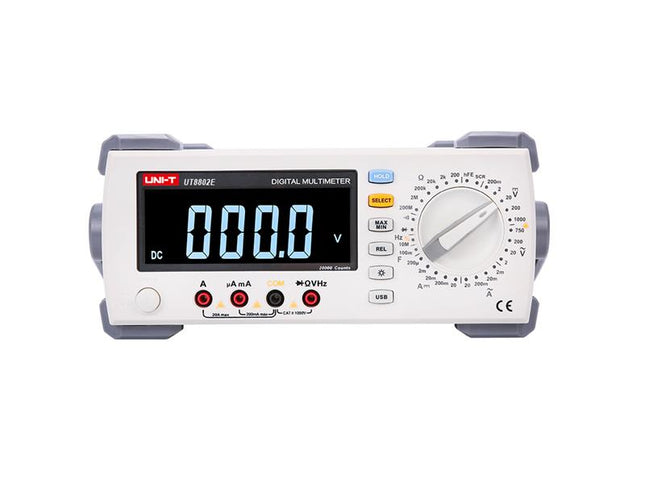

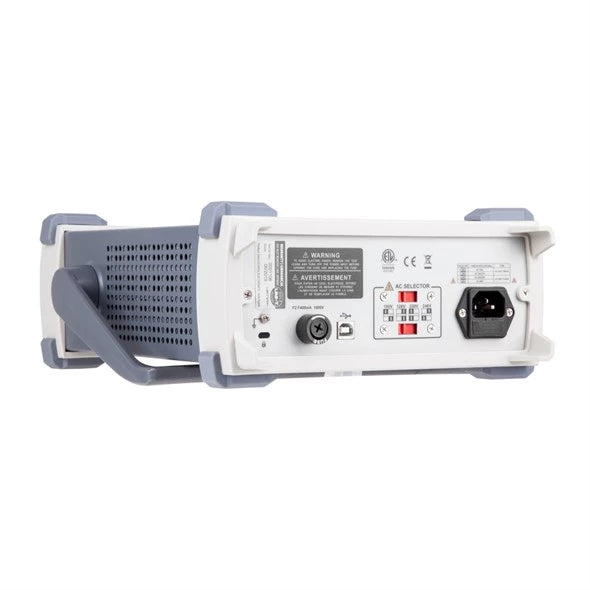

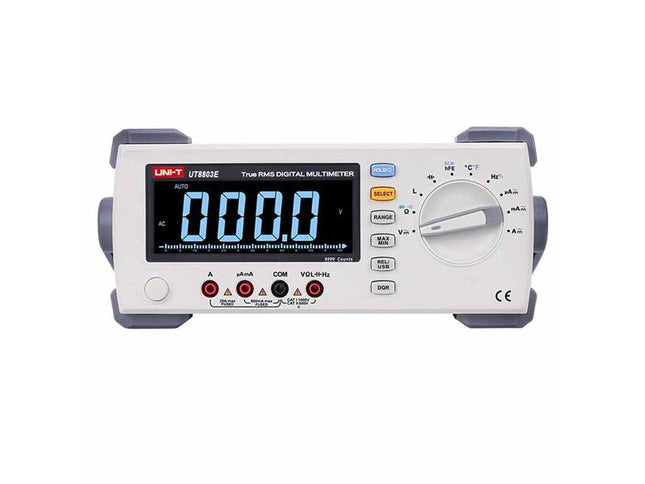

Multimètre de table numérique UNI-T UT8803E. Ce produit est couvert par une garantie de 3 ans. Multimètre de table numérique UT8802E : Mesure RMS vraie Diode/transistor SCR Thyristor Interface de mesure LCD EBBTN Écran EBBTN Inductance Maintien des données MAX/MIN Continuité Buzzer Caractéristiques techniques Modèle UT8803E : Tension CC (V) : 1 000 V Tension CA (V) : 750 V Courant CC (A) : 20 A Résistance 20 A (Ω) : 60 MΩ Capacité (F) : 6 mF Fréquence (Hz) : 600 Hz–20 MHz Rapport cyclique (%) : 5 %–95 % Inductance (H) : 100 H Température (°C/°F) : -40,0 °C -40 °F à 1 832 °F Plage d'affichage : 6 000 Interface : périphérique USB Plage : Auto Valeur efficace vraie/diode : √ Réponse en fréquence (Hz) : Jusqu'à 100 kHz Test SCR 9 V, mesure non directionnelle et bidirectionnelle Avertisseur sonore/maintien des données : √ MAX/MIN : √ Interface USB/rétroéclairage LCD : √ Impédance d'entrée pour DCV : plage 600 mV : env. 3 GΩ ; toutes les autres plages : env. 10 MΩ Mesure CA+CC : √ Caractéristiques générales : Alimentation : 100 V/120 V/220 V/240 V ±10 %, 47 Hz–63 Hz Poids net de l'écran LCD : EBTN. Dimensions du produit : 265 mm x 110 mm x 320 mm Accessoires standard : câble d'interface USB, câble d'alimentation, cordon de test asymétrique avec pinces crocodiles, cordons de test standard, CD du logiciel PC, sonde de température à contact ponctuel Emballage individuel standard : boîte en carton Quantité standard par boîte : 8 pièces. 330 mm x 320 mm Poids brut standard par boîte : 6,18 kg

Lis Plus Moins

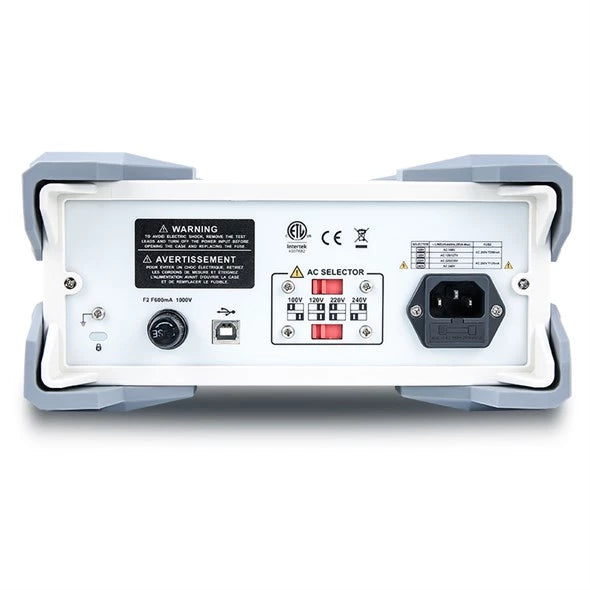

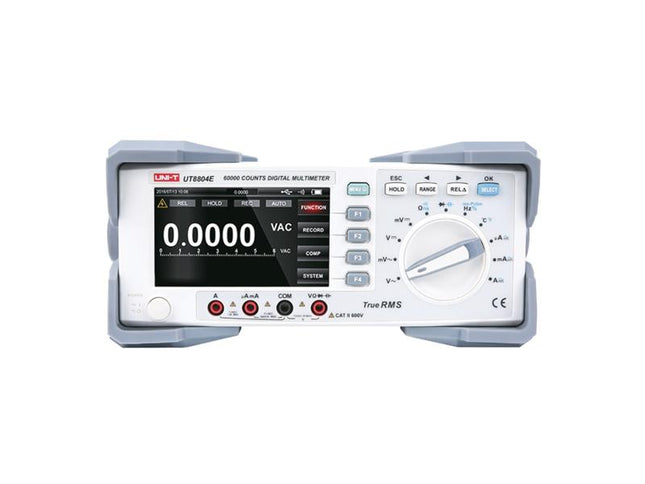

Multimètre de table numérique UNI-T UT8804E Ce produit est couvert par une garantie de 3 ans. L'UT8804E est un multimètre de table numérique offrant une plage d'affichage maximale de 60 000, doté d'une sélection de plage automatique ou manuelle, d'un écran couleur et d'une fonction de mesure RMS vraie. Sa conception de circuit utilise des convertisseurs analogique-numérique (A/N) à grande échelle intégrée (LSI), un microprocesseur, des fonctions de mesure multifonctionnelles et une technologie de résistances à couche mince hautement stable, ce qui en fait un multimètre numérique aux performances exceptionnelles. L'appareil peut être utilisé pour mesurer la tension CA/CC, le courant CA/CC, la résistance, la conductivité, les diodes, la continuité de ligne, la capacité, la température, la fréquence, la largeur d'impulsion, etc. De plus, il dispose d'une fonction de stockage des données, de mesure avec comparaison, de mesure de valeur relative, de détection de valeur de crête, de capture de graphiques de tendance et de la capacité d'enregistrer/lire jusqu'à 20 000 enregistrements de données. L'écran couleur intégré de 4,3 pouces offre un affichage à plusieurs niveaux, polyvalent et clair des résultats de mesure avec les relevés de l'appareil et les graphiques de tendance. Caractéristiques techniques : - tension maximale entre la borne d'entrée et la borne COM : 1 000 V (CC / CA) - protection des bornes d'entrée : 10 A, 10 A, 10 (CE) F1, fusible 10 (CE) Ø 10x38 mm - protection des bornes d'entrée μA, mA : (CE) F2, F600 mA / 1 000 V, fusible Ø 6 x 32 mm - Écran TFT couleur 4,3 pouces : affichage complet avec icônes ; valeur maximale 60 000 - Taux de rafraîchissement : intervalle automatique :- 3 fois/sec. manuel - Affichage de la polarité : automatique - Affichage de surcharge : OL - 1. Mesure de tension CA (Plage / Résolution / Précision) : 60 mV / 0,001 mV / 45 ~ 1 kHz ±(0,6 % + 1 kHz) / 0,6 % + 1 kHz ±(1,2 % + 60) // 10 kHz ~ 20 kHz ±(3 % + 60) // 20 k ~ 100 kHz ±(4 % + 60) 600 mV / 0,01 mV / 45 ~ 1 kHz ±(0,3 % + 30) //+30 //1,0 kHz ~/(0,01 mV) 10 kHz ~ 20 kHz ±(3 % + 40) //20 kHz ~ 100 kHz ±(4 % + 40) 6 V / 0,0001 V / 45 ~ 1 kHz ±(0,3 % + 30) // 1 kHz ~ 10 kHz ±(1,2 % + 1 kHz) // 2 % + 40 kHz ±(3 % + 40) // 20 kHz ~ 100 kHz ±(4 % + 40) 60 V / 0,001 V / 45 ~ 1 kHz ±(0,3 % + 30) // 1 kHz ~ 10 kHz ±(1,2 % + 40) // 2 % + 40) // 10 kHz % + 0 // 10 kHz 20 kHz ~ 100 kHz ±(4 % + 40) 600 V / 0,01 V / 45 ~ 1 kHz ±(0,4 % + 30) // 1 kHz ~ 10 kHz ±(1,2 % + 40) // 10 kHz ~ 20 kHz ~ 20 kHz ±(3) référence pour 20 kHz + 0 kHz ±/z uniquement 1 000 V / 0,1 V / 45 ~ 1 kHz ±(0,6 %+30) // 1 kHz ~ 5 kHz ± (3 %+40) // 5 kHz ~ 10 kHz ± (6 %+40) // 10 kHz ~ 100 kHz uniquement pour la mesure de référence - - mesure- > Résolution / Précision ): 60 mV / 0,001 mV / ±(0,025 %+20) 600 mV / 0,01 mV / ±(0,025 %+5) 6 V / 0,001 V / ±(0,025 %+20) 600 mV / 0,01 mV / ±(0,025 %+5) 6 V / 0,001 V / ±(0,001 V / ±(0,025 %+50) / 0,025 %. ±(0,025 %+5) 600 V / 0,01 V / ±(0,025 %+5) 1 000 V / 0,1 V / ±(0,003 %+5) - Impédance d'entrée : env. 10 MΩ - La fonction de surcharge doit être utilisée pour compenser la protection contre les surcharges : V - 3. Mesure de tension CA + CC (Plage / Résolution / Précision) : 60 mV / 0,001 mV / 50 ~ 1 kHz ±(1 % + 80) // 1 kHz ~ 10 kHz + 4 kHz ±/3 kHz ± 1 kHz ± 3 % ±(6 %+40) 600 mV / 0,01 mV / 50 ~ 1 kHz ±(1 %+80) // 1 kHz ~ 10 kHz ±(3 % + 40) // 10 kHz ~ 35 kHz ±(6 % + 40) 50 V ~ 1 V / 0 kHz ±(0,3 % + 30) // 1 kHz ~ 10 kHz ±(3 % + 40) // 10 kHz ~ 35 kHz ±(6 % + 40) 60 V / 0,001 V / 50 ~ 1 kHz ±(1 % + 80) // 1 kHz + 1 kHz ~ 0,001 V // 1 k + 1 kHz ~ ± 0,001 V // 35 kHz ±(6 % + 40) 600 V / 0,01 V / 50 ~ 1 kHz ±(1 % + 80) // 1 kHz ~ 10 kHz à titre indicatif uniquement // 10 kHz ~ 35 kHz à titre indicatif uniquement 1 000 V / 0,1 V / ±1 V / 1 kHz ~ 10 kHz à titre indicatif uniquement // 10 kHz ~ 35 kHz à titre indicatif uniquement - 4. Mesure du courant alternatif (Plage / Résolution / Précision) : 600 μA / 0,01 μA / 45 ~ 1 kHz ± 1 kHz ± 0 ~ 0 600 μA / 1 kHz ± 0 ~ 0. ±(1,2 % + 40) 6 000 μA / 0,1 μA / 45 ~ 1 kHz ±(0,6 % + 20) // 1 kHz ~ 10 kHz ±(1,2 % + 40) 60 mA / 0,001 mA / 45 ~ 45 ~ 1,0 kHz // ± 10 kHz 10 kHz ±(1,2 % + 40) 600 mA / 0,01 mA / 45 ~ 1 kHz ±(0,6 % + 20) // 1 kHz ~ 10 kHz ±(1,2 % + 40) 20 A / 0,001 A / 0,001 A ~ +20 k) (1 k ~/Hz) 10 kHz ±(3 % + 40 - 5. Mesure du courant continu (Plage / Résolution / Précision) : 600 μA / 0,01 μA / ±(0,08 % + 20) 6 000 μA / 0,1 μA / ±0,1 μA / 0,1 μA / 0,01 μA / ±(0,08 % + 20) 0,001 mA / ±(0,08 % + 20) 600 mA / 0,01 mA / ±(0,15 % + 10) 20 A / 0,001 A / ±(0,5 % + 10) - 6. Résolution de mesure du courant CA + CA/CC : Précision de la résolution du courant / CA/CC. 600 μA / 0,01 μA / 50 ~ 1 kHz ±(0,8 % + 40) // 1 kHz ~ 10 kHz ±(2,0 % + 40) 6 000 μA / 0,1 μA / 50 ~ 1 kHz ±(0,8 % + 2 kHz) /(0,8 % + 2 kHz) ±(2,0 % + 40) 60 mA / 0,001 mA / 50 ~ 1 kHz ±(0,8 % + 40) // 1 kHz ~ 10 kHz ±(2,0 % + 40) 600 mA / 0,01 mA / 50 % ~ 0,8 % / 1,0 kHz // 10 kHz ±(2,0 % + 40) 20 A / 0,001 A / 45 ~ 1 kHz ±(1,2 % + 20) // 1 kHz ~ 10 kHz ± (3 % + 40) - 7. Mesure de résistance (Plage / ) / 6. Précision / 0 / Ω / 0, 0,01 Ω / en mode REL : ±(0,05 % + 10) 6 kΩ / 0,0001 kΩ / ±(0,05 % + 2) 60 kΩ / 0,001 kΩ / ±(0,05 % + 2) 600 kΩ / 0,001 kΩ / 0, ±(0,05 % + 2) 6 MΩ / 0,0001 MΩ / ±(0,3 % + 10) 60 MΩ / 0,001 MΩ / ±(2 % + 10) - Protection contre les surcharges : 1 000 V - L'humidité doit être inférieure à 50 % / 8 / - 0,001 MΩ / Mesures de conductivité (Plage / Résolution / Précision) : 60 nS / 0,01 nS / ± (2 % + 10) - Protection contre les surcharges : 1 000 V - L'humidité doit être inférieure à 50 % - 9. Mesures de capacité (Plage / Résolution / F) 0,001 nF / ±(3 % + 10) 60 nF / 0,01 nF / ±(2,5 % + 5) 600 nF / 0,1 nF / ±(2 % + 5) 6 μF / 0,001 μF / ±(2 % + 5) 600 nF / 0,1 nF / ±(2 % + 5) 6 μF / 0,001 μF / ±(2 % + 5). ±(2 % + 5) 600 μF / 0,1 μF / ±(2 % + 5) 6 mF / 1 μF / ±(5 % + 5) 60 mF / 10 μF / Non spécifié - Protection contre les surcharges : 1 000 V - Valeur maximale affichée : -/> -40 °C – 40 °C / 1 °C / ±(2,0 %+30) 40 °C – 400 °C / 1 °C / ±(1,0 %+30) 100 °C / 100 °C / 100 °C ±2, 5 %-40 °F – 104 °F / 1 °F / ±(2,5 % + 50) 104 °F – 752 °F / 1 °F / ±(1,5 % + 50) 752 °F – 1832 °F / 1 °F / Mesure de fréquence (Plage / Résolution / Précision) : 60 Hz / 0,001 Hz / ±(0,02 % + 8) 600 Hz / 0,01 Hz / ±(0,01 % + 5) 6 kHz / 0,000 % + 0,001 Hz / 0,001 Hz / ±(0,01 % + 5) 600 kHz / 0,01 Hz / ±(0,01 % + 5) 6 MHz / 0,0001 MHz / ±(0,01 % + 5) 60 MHz / 0,001 % + 5) 6 MHz / 0,0001 MHz / ±(0,01 % + 5) 60 MHz / 0,001 % + 5) Protection contre les surcharges : 0,001 % / - 0,1000 V - Exigences d'amplitude d'entrée : 10 Hz – 30 MHz : 600 mV ≤ a ≤ 30 V rm > 30 MHz : non spécifié - 12. Mesure du rapport cyclique (Plage / Résolution / Précision %) (10 Hz–2 kHz) / 0,01 / ±(1,2 % + 30) - Protection contre les surcharges : 1 000 V - Temps de montée : <1 μs, signal centré au niveau de déclenchement. - 13. Mesure de la largeur d'impulsion (Plage / Résolution />250) 0,001 ms ~ 0,01 ms / ±(1,2 % + 30) - Protection contre les surtensions : 1 000 V - Temps de montée : < 1 μs, signal centré au niveau de déclenchement - 10 Hz - 200 kHz : largeur d'impulsion > 2 μs. La largeur du signal est déterminée par la fréquence du signal - 14. Test de continuité de ligne : Résolution 0,01 Ω Remarque : la tension de test est d'environ 3 V Avertissement de court-circuit : si la résistance est inférieure à 10 Ω, le buzzer retentit en continu. Mise en sourdine. Avertissement de circuit ouvert : si la résistance est > 50 Ω, le buzzer retentit en continu. Si la résistance est < 10 Ω, le buzzer reste silencieux. - Protection contre les surtensions : 1 000 V - 15. Test de diode : Résolution : la transition est d'environ ≤ 3 V. Lorsque le buzzer est activé, un bip court indique une jonction PN normale ; un bip continu indique un court-circuit dans la jonction PN. La tension typique de la jonction PN au silicium est d'environ 0,5 V. Température de fonctionnement : 0 °C – 40 °C (32 °F – 104 °F) - Température de stockage : -10 °C – 50 °C (14 °F – 122 °F) - Humidité relative : ≤ 75 % entre 0 °C et 30 °C, ≤ 50 % à 30 °C - 0,1x (précision spécifiée) / °C (< 18 °C ou ≥ 28 °C) - Compatibilité électromagnétique : RF = 1 V/m, précision totale = précision spécifiée + 5 % de la plage RF > 1 V/m, aucun calcul spécifié - Alimentation : CA 120 V / 200 V, 47–63 Hz- Fusible utilisé pour une tension d'alimentation de 220 à 240 V CA : T125 mA / 250 V- Dimensions : 320 mm x 265 mm x 110 mm- Norme de sécurité : CEI 61010 : CAT II 600 V Contenu de l'emballage : - Manuel d'utilisation, anglais, tchèque : 1 exemplaire- Cordons de mesure : 1 jeu- Pinces crocodiles : 1 jeu- Sonde de température de type K : 2 pièces- Câble d'alimentation (CA 220 V) : 1 pièce- Application sur CD : 1 exemplaire- 1 pièce FABRICANT : UNI-TREND https://www.uni-trend.com/
