10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
La société Ningbo Deye Inverter Technology Co., Ltd., fondée en 2007 avec un capital social de 300 millions de RMB, est l'une des entreprises de haute technologie chinoises et une filiale du groupe Deye. Avec une superficie d'usine de plus de 15 000 m² et des installations de production et d'essai complètes, Deye est devenue un acteur majeur sur le marché mondial des onduleurs solaires.
Ningbo Deye Inverter Technology Co., Ltd. se consacre à la fourniture de solutions complètes de systèmes d'énergie photovoltaïque, y compris des solutions pour les centrales électriques résidentielles et commerciales. Deye propose également l'appareil adapté à chaque application : pour tous les types de modules, pour les systèmes raccordés au réseau et hors réseau, ainsi que pour les systèmes d'onduleurs hybrides, pour les systèmes à petite échelle et les systèmes commerciaux de l'ordre du mégawatt. Parmi ceux-ci, la puissance des onduleurs photovoltaïques raccordés au réseau varie de 1,5 à 110 kW, celle des onduleurs hybrides de 3 kW à 50 kW, et celle des micro-onduleurs de 300 W à 2 000 W.
En tant qu'entreprise axée sur la technologie, Deye s'est toujours engagée dans la recherche et le développement de technologies de pointe afin de fournir des produits efficaces et fiables. Par exemple, Deye adopte la topologie à trois niveaux de type T et l'algorithme SVPWM amélioré pour augmenter encore le rendement de conversion de 0,7 % par rapport au SPWM standard.
Télécharger la fichetechnique
Télécharger le manuel d'utilisation
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
1 onduleur photovoltaïque hybride monophasé Deye 10 kW :
L'onduleur photovoltaïque hybride Deye 10 kW est le cœur du système. Il est conçu pour convertir efficacement l'énergie solaire captée par les panneaux photovoltaïques en électricité utilisable afin d'alimenter les appareils de votre domicile ou de votre bureau. La fonction hybride permet également l'intégration avec d'autres sources d'énergie, telles que le réseau électrique, offrant ainsi une solution flexible et fiable pour vos besoins énergétiques.
2 batteries V-TAC de 5,12 kWh :
L'unité de stockage d'énergie V-TAC, d'une capacité de 5,12 kWh, joue un rôle crucial dans ce système photovoltaïque. Elle stocke l'énergie excédentaire produite par les panneaux solaires pendant la journée, permettant à l'utilisateur de bénéficier de cette énergie même pendant les périodes sans ensoleillement. La technologie avancée de la batterie garantit une longue durée de vie et des performances constantes.
Ce kit photovoltaïque offre de nombreux avantages, notamment une dépendance réduite au réseau électrique traditionnel, des économies sur les factures d'énergie et une contribution à la réduction de l'empreinte carbone. L'installation de ce système représente un investissement intelligent dans un avenir énergétique durable, offrant aux utilisateurs l'accès à une énergie propre et efficace.
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
1 onduleur photovoltaïque hybride triphasé Deye de 10 kW :
L'onduleur photovoltaïque hybride de 10 kW de Deye est le cœur du système. Il est conçu pour convertir efficacement l'énergie solaire captée par les panneaux photovoltaïques en électricité utilisable afin d'alimenter les appareils de votre domicile ou de votre bureau. La fonction hybride permet également l'intégration avec d'autres sources d'énergie, telles que le réseau électrique, offrant ainsi une solution flexible et fiable pour vos besoins énergétiques.
2 batteries V-TAC de 5,12 kWh :
La batterie de stockage d'énergie V-TAC, d'une capacité de 5,12 kWh, joue un rôle crucial dans ce système photovoltaïque. Elle stocke l'énergie excédentaire produite par les panneaux solaires pendant la journée, permettant à l'utilisateur de bénéficier de cette énergie même pendant les périodes sans ensoleillement. La technologie de pointe de la batterie garantit une longue durée de vie et des performances constantes.
Ce kit photovoltaïque offre de nombreux avantages, notamment une dépendance réduite au réseau électrique traditionnel, des économies sur les factures d'énergie et une contribution à la réduction de l'empreinte carbone. L'installation de ce système représente un investissement intelligent dans un avenir énergétique durable, offrant aux utilisateurs l'accès à une énergie propre et efficace.
En stock
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
L'onduleur hybride DEYE SUN-10K-SG02LP1-EU-AM3 de 10 kW à 3 MPPT est une solution monophasée haute performance, idéale pour les petites installations solaires résidentielles et commerciales. Cet onduleur hybride prend en charge à la fois le fonctionnement en réseau et hors réseau, offrant ainsi flexibilité et fiabilité. Équipé de trois trackers MPPT, il optimise la capture de l'énergie solaire et garantit une conversion efficace. La prise en charge des batteries basse tension (BT) et la capacité à stocker l'énergie provenant de générateurs diesel font de cet onduleur une solution idéale pour l'autosuffisance énergétique. Avec une capacité de charge et de décharge allant jusqu'à 220 A, une protection IP65 et un écran tactile couleur, cet onduleur est facile à intégrer et à gérer dans n'importe quel système.
Caractéristiques techniques :
Système : monophasé
Puissance nominale : 10 kW
Courant de charge/décharge maximal : 220 A
Prise en charge des batteries BT : Oui
Tension nominale d'entrée/sortie : 220/230 V
Rendement maximal : 97,6 %
Indice de protection : IP65
Nombre de trackers MPPT : 3
Avantages :
Compatible avec les batteries BT, offrant une grande flexibilité en matière de stockage d'énergie
Prend en charge le stockage d'énergie provenant de générateurs diesel, idéal pour les sites isolés
Permet le fonctionnement en parallèle de jusqu'à 16 unités pour des applications raccordées au réseau et hors réseau
Interface intuitive avec écran tactile couleur pour une gestion aisée
Plusieurs certifications internationales garantissent la conformité à diverses normes
✅ Fonctionne avec des batteriesbasse tension 48 V
✅ Écran couleur + écran tactile
✅ Port
de communication CAN/RS485 ✅ Fonctionnement
en parallèle ✅ Connexion à un générateur ou injection
de surplus photovoltaïque ✅ 6 périodes programmables pour la charge/décharge
des batteries ✅ Fonctionne avec ou sans batteries
✅ Entrée de 15 000 W provenant de panneaux
solaires ✅ Sortie
monophasée de 10 kW ✅ Module WiFi inclus, avec application
gratuite ✅ Garantie de 10 ans
Télécharger la fichetechnique
Télécharger le manuel
d'utilisation en anglais
Télécharger le certificat de conformité
L'onduleur est adapté à un usage résidentiel, optimisant le taux d'autoconsommation de l'énergie solaire et augmentant l'efficacité énergétique. Pendant la journée, le système photovoltaïque produit de l'électricité qui alimente d'abord les charges. Tout surplus d'énergie recharge alors la batterie ou est injecté dans le réseau. La batterie peut également être rechargée par le générateur diesel afin d'assurer une alimentation électrique ininterrompue en cas de panne du réseau. Il est équipé d'un port RS485/CAN pour la communication avec la batterie.
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
La société Ningbo Deye Inverter Technology Co., Ltd., fondée en 2007 avec un capital social de 300 millions de RMB, est l'une des entreprises de haute technologie chinoises et une filiale du groupe Deye. Avec une superficie d'usine de plus de 15 000 m² et des installations de production et d'essai complètes, Deye est devenue un acteur majeur sur le marché mondial des onduleurs solaires.
Ningbo Deye Inverter Technology Co., Ltd. se consacre à la fourniture de solutions complètes de systèmes d'énergie photovoltaïque, y compris des solutions pour les centrales électriques résidentielles et commerciales. Deye propose également l'appareil adapté à chaque application : pour tous les types de modules, pour les systèmes raccordés au réseau et hors réseau, ainsi que pour les systèmes d'onduleurs hybrides, pour les systèmes à petite échelle et les systèmes commerciaux de l'ordre du mégawatt. Parmi ceux-ci, la puissance des onduleurs photovoltaïques raccordés au réseau varie de 1,5 à 110 kW, celle des onduleurs hybrides de 3 kW à 50 kW, et celle des micro-onduleurs de 300 W à 2 000 W.
En tant qu'entreprise axée sur la technologie, Deye s'est toujours engagée à rechercher et à développer des technologies de pointe afin de fournir des produits efficaces et fiables. Par exemple, Deye adopte la topologie à trois niveaux de type T et l'algorithme SVPWM amélioré pour augmenter encore le rendement de conversion de 0,7 % par rapport au SPWM standard.
✅ Raccordement au réseau (EN 50549-1)
✅ Écran d'affichage
✅ Port
de communication RS485 ✅ Puissance d'entrée de 7 800 W provenant des panneaux
solaires ✅ Module Wi-Fi inclus, avec application
gratuite ✅ Garantie de 10 ans
Télécharger la fichetechnique
Télécharger le manuel d'utilisation
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
Télécharger la fichetechnique Télécharger le manueld'utilisation Télécharger la déclaration de conformité
Le DEYE SUN-10K-G06P3-EU-BM2-P1 est conçu pour les installations photovoltaïques triphasées raccordées au réseau public. Il fournit une puissance active nominale de 10 kW et prend en charge jusqu'à 15 kW de puissance photovoltaïque raccordée.
Ses deux suiveurs MPPT gèrent indépendamment deux chaînes de panneaux, ce qui facilite les installations dans lesquelles les panneaux présentent des orientations ou des conditions d’ensoleillement différentes. Chaque MPPT prend en charge un courant de fonctionnement maximal de 20 A.
L'onduleur atteint un rendement maximal de 98,3 % et intègre des fonctions de protection pour les circuits CC et CA. Son boîtier certifié IP65 et son refroidissement par convection naturelle permettent une installation dans diverses conditions, sous réserve du respect des exigences du fabricant.
Caractéristiques principales
Fonctionnement triphasé raccordé au réseau
Puissance de sortie nominale de 10 kW
Puissance d’entrée photovoltaïque maximale de 15 kW
Deux suiveurs MPPT
Une chaîne par MPPT
Fonction « zéro exportation » et application VSG
Surveillance intelligente des chaînes – en option
Fonction anti-PID – en option
Protection AFCI – en option
Communication RS485 et RS232
Surveillance via GPRS, Wi-Fi, Bluetooth, 4G ou LAN – en option
Boîtier certifié IP65
Refroidissement par convection naturelle
Avantages
Configuration flexible des panneaux
Les deux suiveurs MPPT gèrent indépendamment deux groupes de panneaux photovoltaïques.
Puissance d'entrée photovoltaïque pouvant atteindre 15 kW
La possibilité de surdimensionner le parc photovoltaïque de manière contrôlée offre une plus grande flexibilité de conception.
Rendement élevé
Le rendement maximal de 98,3 % et le rendement MPPT supérieur à 99 % contribuent à minimiser les pertes de conversion.
Fonctions de protection intégrées
L'onduleur intègre une protection contre l'inversion de polarité, les surintensités, les surtensions, les courts-circuits, les températures excessives, les courants résiduels et le fonctionnement en îlot involontaire.
Applications recommandées
Installations photovoltaïques triphasées résidentielles
Locaux commerciaux et bureaux
Installations photovoltaïques raccordées au réseau
Installations comportant des panneaux orientés dans deux directions différentes
Applications nécessitant une limitation de l'énergie injectée sur le réseau
Informations générales
Fabricant
DEYE
Modèle
SUN-10K-G06P3-EU-BM2-P1
Référence V-TAC
12663
Type d'onduleur
Raccordé au réseau, triphasé
Entrée photovoltaïque
Puissance d'entrée photovoltaïque maximale
15 kW
Tension d'entrée photovoltaïque maximale
1 100 V
Tension de démarrage
140 V
Plage de tension MPPT
120–1 000 V
Tension d'entrée PV nominale
600 V
Courant de fonctionnement photovoltaïque maximal
20 A + 20 A
Courant de court-circuit photovoltaïque maximal
30 A + 30 A
Suiveurs MPPT / Chaînes par MPPT
2 / 1 + 1
Sortie CA
Puissance active nominale
10 kW
Puissance apparente maximale
11 kVA
Courant de sortie nominal à 380/400 V
15,2 A / 14,5 A
Courant de sortie maximal à 380/400 V
16,7 A / 16 A
Tension nominale / Plage
220/380 V, 230/400 V ; 0,85 Un–1,1 Un
Raccordement au réseau
3L/N/PE
Fréquence nominale / Plage
50 Hz / 45–55 Hz ; 60 Hz / 55–65 Hz
Plage de réglage du facteur de puissance
De 0,8 en avance à 0,8 en retard
Distorsion harmonique totale (THDi)
< 3 %
Courant d'injection CC
< 0,5 % de l'entrée
Rendement
Rendement maximal
98,3 %
Rendement européen
97,8 %
Rendement MPPT
>99 %
Protection
Fonctions de protection intégrées
Protection contre l'inversion de polarité CC, protection contre les surintensités CA, protection contre les surtensions CA, protection contre les courts-circuits CA, protection thermique, surveillance de l'impédance d'isolation et surveillance de la composante CC
Protection anti-îlotage
Oui
Détection de courant résiduel
Oui
Commutateur CC
Oui
Protection contre les surtensions
Type II CC / Type II CA
Protection AFCI
En option
Communication et surveillance
Interfaces de communication
RS485 / RS232
Surveillance en option
GPRS / Wi-Fi / Bluetooth / 4G / LAN
Caractéristiques générales
Température de fonctionnement
de -25 °C à +60 °C, avec réduction de la puissance au-delà de 45 °C
Humidité ambiante admissible
0 à 100 %
Altitude maximale admissible
4 000 m
Niveau sonore
< 45 dB
Indice de protection
IP65
Topologie
Sans transformateur
Catégorie de surtension
OVC II CC / OVC III CA
Dimensions
283 × 525 × 178 mm, hors connecteurs et supports de fixation
Poids net
11,5 kg
Méthode de refroidissement
Refroidissement par convection naturelle
Garantie
5 ans
Normes
Réglementations relatives au raccordement au réseau
CEI 61727, CEI 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, directive OVE R25, G98, G99, VDE-AR-N 4105
Normes de sécurité et de CEM
CEI/EN 61000-6-1/2/3/4, CEI/EN 62109-1, CEI/EN 62109-2
Compatibilité et informations importantes
Il s'agit d'un onduleur raccordé au réseau. Il ne dispose ni d'une connexion pour batterie ni d'une sortie de secours dédiée pour alimenter les charges électriques en cas de coupure de courant.
L'utilisation de la fonction « Zero Export » nécessite une configuration appropriée et un équipement de comptage compatible, spécifié par le fabricant.
Les accessoires permettant la surveillance via GPRS, Wi-Fi, Bluetooth, 4G ou LAN sont en option et doivent faire l’objet d’une vérification séparée.
Les chaînes photovoltaïques doivent être dimensionnées en fonction des valeurs Voc, Vmp, Isc et Imp des panneaux, des températures sur le site d’installation et des limites électriques de chaque suiveur MPPT.
L’installation, la configuration et la mise en service doivent être effectuées par du personnel qualifié, conformément aux instructions du fabricant et à toutes les réglementations en vigueur.
En stock
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
Télécharger la fiche techniqueTélécharger le manueld'utilisation Télécharger la déclaration de conformité
Le SUN-125K-SG02HP3-EU-GM10 est un onduleur hybride triphasé de 125 kW conçu pour les installations photovoltaïques commerciales et industrielles nécessitant une production, un stockage et une gestion intelligents de l'énergie.
Cet onduleur peut être intégré dans des sites de production, des entrepôts, des exploitations agricoles, des bâtiments commerciaux, des centres logistiques et d’autres installations à forte consommation d’énergie.
Haute puissance pour les applications commerciales et industrielles
L'onduleur délivre une puissance active nominale en courant alternatif de 125 kW et prend en charge une puissance d'entrée photovoltaïque maximale de 200 kW. Sa puissance apparente maximale d'entrée/sortie en courant alternatif est de 135 kVA.
En mode hors réseau, l’onduleur peut fournir une puissance de crête égale à 1,5 fois sa puissance nominale pendant 10 secondes. Cette capacité permet d’alimenter des équipements nécessitant des courants de démarrage élevés.
10 suiveurs MPPT
Le modèle est équipé de 10 suiveurs MPPT et de deux entrées de chaînes pour chaque MPPT.
Cette configuration permet de raccorder plusieurs groupes de panneaux solaires et offre une plus grande flexibilité pour les installations présentant différentes orientations de panneaux, différents angles d’inclinaison ou différentes conditions d’ensoleillement. La plage de fonctionnement des MPPT est comprise entre 150 et 850 V CC, tandis que la tension d’entrée photovoltaïque maximale autorisée est de 1 000 V CC.
Batteries haute tension
L’onduleur est compatible avec des batteries lithium-ion haute tension fonctionnant dans une plage de tension comprise entre 160 et 1 000 V CC.
Les deux entrées de batterie indépendantes permettent un courant maximal total de charge et de décharge de 200 A. La stratégie de charge s’adapte automatiquement en fonction des échanges avec le système de gestion de batterie.
L'utilisation d'une architecture haute tension permet de réduire les courants du système et d'atteindre un rendement élevé dans les installations à forte puissance.
Fonctionnement raccordé au réseau et hors réseau
Le SUN-125K-SG02HP3-EU-GM10 peut fonctionner aussi bien raccordé au réseau électrique qu'en application hors réseau.
La fonction de couplage CA permet d’intégrer l’onduleur dans une installation photovoltaïque existante et de la mettre à niveau avec un système de stockage d’énergie.
L’onduleur propose six plages horaires programmables pour la charge et la décharge de la batterie. L’énergie peut être gérée en fonction de la consommation, de la production photovoltaïque, de la disponibilité du réseau et des tranches tarifaires.
L'équipement prend également en charge le stockage de l'énergie fournie par un générateur diesel.
Extension modulaire du système
Pour les projets nécessitant une puissance plus élevée, il est possible de connecter jusqu’à 10 onduleurs en parallèle, tant pour un fonctionnement raccordé au réseau que hors réseau.
Le système prend également en charge plusieurs batteries connectées en parallèle. Cette configuration permet des installations modulaires pouvant être étendues à mesure que la consommation d’énergie augmente.
Rendement élevé
L'onduleur atteint :
un rendement maximal de 98,7 % ;
un rendement européen de 98,1 % ;
un rendement MPPT supérieur à 99 %.
Le système de refroidissement par air intelligent adapte son fonctionnement en fonction de la température de l'onduleur et de la charge.
Surveillance et communication
Les informations de fonctionnement s’affichent sur l’écran LCD et via des voyants LED.
L'onduleur dispose d'interfaces de communication RS485, RS232 et CAN. En fonction des accessoires utilisés, la surveillance peut s'effectuer via Wi-Fi, Bluetooth, GPRS, 4G ou LAN.
Fonctions de protection intégrées
L'onduleur comprend :
une protection contre l'inversion de polarité en courant continu ;
une protection contre les surintensités en sortie CA ;
une protection thermique ;
une protection contre les surtensions de sortie CA ;
une protection contre les courts-circuits sur la sortie CA ;
surveillance de la composante CC ;
protection anti-îlotage ;
commutateur CC ;
détection de l'impédance d'isolement ;
détection du courant résiduel ;
protection contre les surtensions de type II tant du côté courant continu que du côté courant alternatif ;
protection AFCI en option.
Le boîtier, classé IP65, protège l'équipement contre la poussière et les jets d'eau. La plage de températures de fonctionnement s'étend de −40 °C à +60 °C, avec une réduction de puissance au-delà de 45 °C.
Applications recommandées
installations de production ;
usines ;
entrepôts et centres logistiques ;
exploitations agricoles et installations agricoles ;
bâtiments commerciaux ;
hôtels ;
centres de données ;
les bornes de recharge pour véhicules électriques ;
micro-réseaux ;
systèmes commerciaux de stockage d'énergie ;
installations utilisant des générateurs.
⚠️ Le dimensionnement, l'installation et la mise en service du système doivent être effectués par du personnel agréé.
⚠️ La compatibilité des batteries doit être vérifiée avant l'achat en fonction du modèle de batterie, du BMS et de la version du micrologiciel.
Caractéristiques techniques
Spécifications
Valeur
Marque
DEYE
Modèle
SUN-125K-SG02HP3-EU-GM10
Type d'onduleur
Hybride
Nombre de phases
Triphasé
Puissance active nominale d'entrée/sortie CA
125 000 W
Puissance apparente maximale d'entrée/sortie CA
135 000 VA
Courant nominal d'entrée/sortie CA
189,4 A / 181,2 A
Courant maximal d'entrée/sortie CA
204,6 A / 195,7 A
Courant de dérivation CA continu maximal
250 A
Puissance de crête hors réseau
150 % de la puissance nominale pendant 10 secondes
Tension nominale d'entrée/sortie CA
220/380 V, 230/400 V
Raccordement CA
3L + N + PE
Fréquence
50/60 Hz
Plage de réglage du facteur de puissance
de 0,8 en avance à 0,8 en retard
THDi
Inférieur à 3 %
Puissance d'entrée photovoltaïque maximale
200 000 W
Puissance d'accès photovoltaïque maximale
250 000 W
Tension d'entrée photovoltaïque maximale
1 000 V CC
Tension de démarrage
180 V CC
Plage de tension MPPT
150–850 V CC
Tension d'entrée PV nominale
650 V CC
Nombre de suiveurs MPPT
10
Chaînes par MPPT
2
Courant de fonctionnement maximal par MPPT
42 A
Courant de court-circuit maximal par MPPT
63 A
Type de batterie
Lithium-ion haute tension
Plage de tension de la batterie
160–1 000 V CC
Nombre d'entrées de batterie
2
Courant de charge maximal
100 A + 100 A
Courant de décharge maximal
100 A + 100 A
Communication BMS
CAN / RS485
Rendement maximal
98,7 %
Rendement européen
98,1 %
Rendement MPPT
Supérieur à 99 %
Affichage
LCD + LED
Interfaces de communication
RS485 / RS232 / CAN
Surveillance en option
Wi-Fi / Bluetooth / GPRS / 4G / LAN
Indice de protection
IP65
Refroidissement
Refroidissement par air intelligent
Température de fonctionnement
de −40 °C à +60 °C
Humidité ambiante admissible
0–100 %
Altitude maximale de fonctionnement
3 000 m
Niveau sonore
≤ 65 dB
Topologie
Sans transformateur
Dimensions
734 × 1 091 × 344 mm
Poids
161,7 kg
Garantie
10 ans, sous réserve des conditions de garantie du fabricant
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.

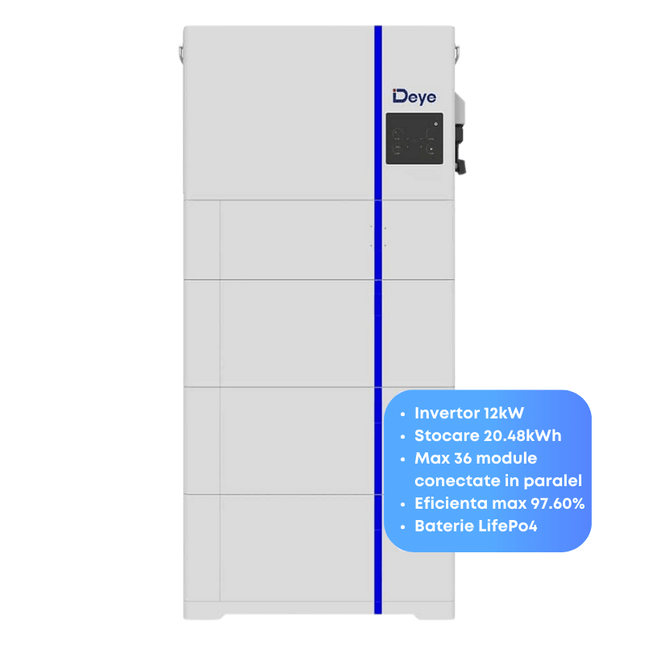

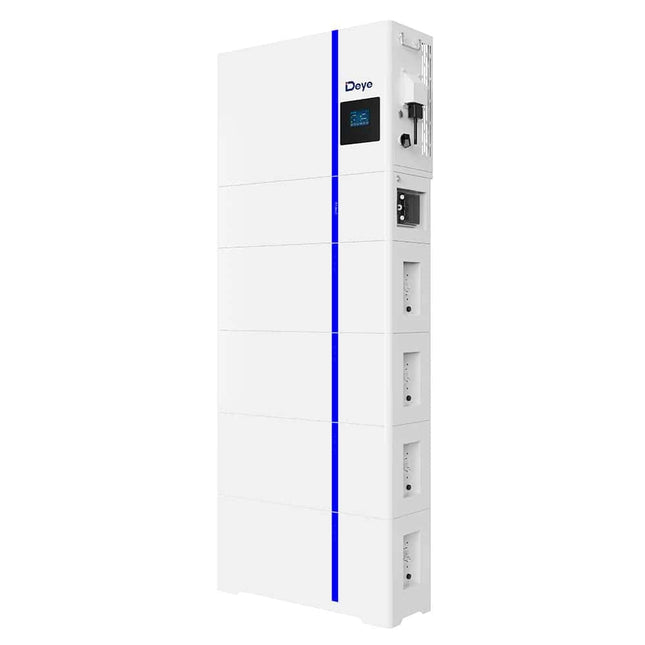

L'onduleur DEYE de 12 kW avec un système de stockage de 20,48 kWh, modèle AI-W5.1-12P3-EU-B, est la solution idéale pour une gestion efficace de l'énergie, tant dans les environnements résidentiels que commerciaux. Ce système tout-en-un combine un onduleur hybride triphasé de 12 kW avec une capacité de stockage évolutive de 20,48 kWh, offrant une solution robuste et flexible pour vos besoins énergétiques.
Caractéristiques principales :
Conception tout-en-un
: comprend un onduleur hybride triphasé de 12 kW et une batterie modulaire et évolutive de 20,48 kWh.
Contrôle facile
: le système peut être géré via une application intuitive, une interface PC ou un écran tactile, offrant une flexibilité maximale aux utilisateurs.
Applications intelligentes
: des fonctionnalités avancées telles que l'écrêtement des pics de consommation, la gestion intelligente de la charge et le couplage CA optimisent la consommation d'énergie et réduisent les coûts.
Batterie sûre et modulaire
: la batterie LiFePO4 est conçue pour une sécurité maximale et peut être adaptée en fonction des besoins.
Installation rapide
: la conception plate et empilable permet un montage au sol facile, sans câbles ni vis de fixation supplémentaires.
Alimentation sans coupure
: un temps de commutation rapide de seulement 4 ms garantit une alimentation stable et fiable, même en cas de coupure de courant.
Spécifications techniques :
Puissance de sortie nominale / Puissance de l'onduleur
: 12 000 W
Fréquence et tension de sortie CA
: 50/60 Hz ; 3L/N/PE 220/380, 230/400 Vca (triphasé)
Tension de fonctionnement de la batterie
: 43,2 V à 57,6 V
Indice de protection IP du boîtier
: IP65, garantissant une protection maximale contre la poussière et l'eau
Certifications du système
: IEC62619, IEC60730, CE, VDE2510-50, IEC 0-21
Certifications réseau pour les normes : VDE4105
, IEC61727/62116, VDE0126, AS4777.2, IEC 0-21, EN50549-1, G98, G99, C10-11, UNE217002, NBR16149/NBR16150
Garantie
: 10 ans
Installation :
L'onduleur DEYE 12 kW + stockage 20,48 kWh, AI-W5.1-12P3-EU-B, est conçu pour faciliter une installation rapide et efficace. Sa conception plate et empilable permet un montage direct au sol, éliminant ainsi le besoin de câbles supplémentaires ou de vis de fixation. Cela simplifie le processus d'installation et réduit le temps nécessaire au déploiement.
Avantages :
Ce système de stockage d'énergie tout-en-un Deye est idéal pour ceux qui souhaitent optimiser leur consommation d'énergie, réduire leur dépendance au réseau et garantir un approvisionnement énergétique fiable. Ses fonctionnalités avancées, sa facilité d'installation et ses options de contrôle conviviales font de ce système une solution de premier plan sur le marché. En investissant dans le système de stockage d'énergie tout-en-un Deye, vous prendrez le contrôle de votre avenir énergétique, en vous assurant une source d'énergie stable et efficace.
✅ Connexion au réseau national (EN 50549-1)
✅ Écran couleur + écran tactile
✅ Port
de communication CAN ✅ Fonctionnement
en parallèle ✅ Connexion à un générateur ou acheminement
de l'excédent photovoltaïque ✅ Entrée de 15 600 W provenant de panneaux
solaires ✅ Sortie
triphasée de 12 kW ✅ Garantie de 10 ans
Télécharger la fichetechnique de l'onduleur 12 kW
Télécharger la fiche
technique All-in-One
Télécharger le certificat de conformité
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
1 onduleur photovoltaïque hybride monophasé Deye de 12 kW :
L'onduleur photovoltaïque hybride de 12 kW de Deye est le cœur du système. Il est conçu pour convertir efficacement l'énergie solaire captée par les panneaux photovoltaïques en électricité utilisable afin d'alimenter les appareils de votre domicile ou de votre bureau. La fonction hybride permet également l'intégration avec d'autres sources d'énergie, telles que le réseau électrique, offrant ainsi une solution flexible et fiable pour vos besoins énergétiques.
2 batteries V-TAC de 5,12 kWh :
La batterie de stockage d'énergie V-TAC, d'une capacité de 5,12 kWh, joue un rôle crucial dans ce système photovoltaïque. Elle stocke l'énergie excédentaire produite par les panneaux solaires pendant la journée, permettant à l'utilisateur de bénéficier de cette énergie même pendant les périodes sans ensoleillement. La technologie avancée de la batterie garantit une longue durée de vie et des performances constantes.
Ce kit photovoltaïque offre de nombreux avantages, notamment une dépendance réduite au réseau électrique traditionnel, des économies sur les factures d'énergie et une contribution à la réduction de l'empreinte carbone. L'installation de ce système représente un investissement intelligent dans un avenir énergétique durable, offrant aux utilisateurs l'accès à une énergie propre et efficace.
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
1 onduleur photovoltaïque hybride triphasé Deye 12 kW :
L'onduleur photovoltaïque hybride 12 kW de Deye constitue le cœur du système. Il est conçu pour convertir efficacement l'énergie solaire captée par les panneaux photovoltaïques en électricité utilisable pour alimenter les appareils de votre domicile ou de votre bureau. La fonction hybride permet également l'intégration avec d'autres sources d'énergie, telles que le réseau électrique, offrant ainsi une solution flexible et fiable pour vos besoins énergétiques.
2 batteries V-TAC 5,12 kWh :
La batterie d'énergie V-TAC d'une capacité de 5,12 kWh joue un rôle crucial dans ce système photovoltaïque. Il stocke l'excédent d'énergie produit par les panneaux solaires pendant la journée, permettant à l'utilisateur de bénéficier d'énergie même en l'absence de lumière solaire. La technologie avancée de la batterie garantit une longue durée de vie et des performances constantes.
Ce kit photovoltaïque offre de nombreux avantages, notamment une réduction de la dépendance au réseau électrique traditionnel, des économies sur les factures d'énergie et une contribution à la réduction de l'empreinte carbone. L'installation de ce système représente un investissement intelligent dans l'avenir énergétique durable, offrant aux utilisateurs un accès à une énergie propre et efficace.
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
L'onduleur DEYE Hybrid 12 kW 3xMPPT SUN-12K-SG02LP1-EU-AM3 est un onduleur monophasé haut de gamme, conçu pour être utilisé dans des installations solaires de pointe. Cet onduleur hybride, compatible avec les batteries basse tension (BT), offre une solution polyvalente pour la gestion de l'énergie dans les applications raccordées au réseau et hors réseau. Doté de trois trackers MPPT, il optimise l'efficacité de captage de l'énergie solaire, et avec une capacité de charge et de décharge pouvant atteindre 250 A, il est idéal pour les applications résidentielles et commerciales. La prise en charge des générateurs diesel et l'indice de protection IP65 garantissent un fonctionnement sûr et fiable dans n'importe quel environnement. L'écran tactile couleur ajoute une touche de convivialité, rendant la gestion de l'énergie plus facile que jamais.
Caractéristiques techniques :
Système : monophasé
Puissance nominale : 12 kW
Courant de charge/décharge maximal : 250 A
Prise en charge des batteries BT : Oui
Tension nominale d'entrée/sortie : 220/230 V
Rendement maximal : 97,6 %
Indice de protection : IP65
Nombre de trackers MPPT : 3
Avantages :
Compatibilité avec les batteries BT pour une meilleure gestion du stockage d'énergie
Prise en charge des générateurs diesel, idéal pour les applications hors réseau et les sites isolés
Permet le fonctionnement en parallèle de jusqu'à 16 unités, offrant une flexibilité maximale
Protections multiples intégrées et écran tactile couleur pour un fonctionnement sûr et intuitif
Certifié conforme aux normes internationales pour une utilisation mondiale
✅ Fonctionne avec des batteriesbasse tension 48 V
✅ Écran couleur + écran tactile
✅ Port
de communication CAN/RS485 ✅ Fonctionnement
en parallèle ✅ Connexion à un générateur ou injection
de surplus photovoltaïque ✅ 6 périodes programmables pour la charge/décharge
des batteries ✅ Fonctionne avec ou sans batteries
basse tension ✅ Entrée de 18 000 W provenant de panneaux
solaires ✅ Sortie
monophasée de 12 kW ✅ Module WiFi inclus, avec application
gratuite ✅ Garantie de 10 ans
Télécharger lafiche technique
Télécharger le certificat de conformité
Télécharger le manuel d'utilisation EN
L'onduleur est adapté à un usage résidentiel, maximisant le taux d'autoconsommation de l'énergie solaire et augmentant l'efficacité énergétique. Pendant la journée, le système photovoltaïque produit de l'électricité qui alimente d'abord les charges. Tout surplus d'énergie recharge alors la batterie ou est injecté dans le réseau. La batterie peut également être rechargée par le générateur diesel afin d'assurer une alimentation électrique ininterrompue en cas de coupure du réseau. Il est équipé d'un port RS485/CAN pour la communication avec la batterie.
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
Télécharger la fichetechnique Télécharger le manuelTélécharger la déclaration de conformité
Le DEYE SUN-14K-SG05LP3-EU-SM2 est un onduleur hybride triphasé de 14 kW conçu pour les installations photovoltaïques équipées d'un système de stockage par batterie basse tension. Son architecture de batterie de 40 à 60 V et ses deux entrées dédiées aux batteries permettent une configuration flexible du système, adaptée aux habitations à forte consommation d'énergie, aux gîtes, aux bureaux, aux ateliers et aux petits locaux commerciaux.
L’onduleur gère l’énergie produite par les panneaux solaires, la batterie, le réseau et les charges au sein d’une seule et même unité. Il peut être intégré par couplage CA à un système photovoltaïque existant et prend en charge le stockage de l’énergie fournie par un générateur diesel. Six plages horaires programmables pour la charge et la décharge de la batterie permettent d’adapter le système au profil de consommation et aux tarifs énergétiques.
Ce modèle prend en charge une puissance d’entrée photovoltaïque maximale de 22,4 kW et utilise deux suiveurs MPPT, chacun prenant en charge deux chaînes. En fonctionnement triphasé, la sortie peut être déséquilibrée à 100 %, chaque phase fournissant jusqu’à 50 % de la puissance nominale de l’onduleur. Pour les charges présentant des courants de démarrage élevés, la puissance de sortie en mode hors réseau peut temporairement atteindre le double de la puissance nominale pendant 10 secondes.
Caractéristiques principales
Onduleur hybride triphasé de 14 kW
Compatible avec des batteries au plomb-acide ou lithium-ion de 40 à 60 V
Deux entrées de batterie
Courant maximal de charge et de décharge de 260 A
Deux suiveurs MPPT avec une configuration en 2+2 chaînes
Six plages horaires programmables pour la charge et la décharge des batteries
Fonction de couplage CA pour la mise à niveau d’une installation photovoltaïque existante
Prend en charge le raccordement en parallèle de jusqu’à 10 onduleurs pour un fonctionnement raccordé au réseau ou en autonomie
Prise en charge de plusieurs batteries connectées en parallèle
Prise en charge du stockage d’énergie provenant d’un générateur diesel
Sortie triphasée 100 % déséquilibrée
Communication Wi-Fi, RS485 et CAN
Indice de protection IP65
Avantages
Plus grande flexibilité de stockage : le système de batteries basse tension et les deux entrées de batteries facilitent la configuration d’une capacité de stockage adaptée au projet.
Meilleure exploitation de l’énergie solaire : la capacité d’entrée photovoltaïque surdimensionnée par rapport à la sortie CA prolonge la fenêtre de production quotidienne, à condition de respecter les limites techniques des chaînes.
Alimentation électrique fiable en conditions réelles d’exploitation : la fonction de sortie asymétrique permet une meilleure gestion des charges réparties de manière inégale sur les trois phases.
Intégration dans un système existant : le couplage CA permet d’ajouter des fonctions de stockage et hybrides à une installation photovoltaïque existante.
Contrôle adapté au profil de consommation : six plages horaires permettent de programmer la charge et la décharge des batteries.
Extension future : jusqu’à 10 unités peuvent fonctionner en parallèle, à condition que le système soit conçu et configuré conformément à la documentation du fabricant.
Applications recommandées
Habitations triphasées à forte consommation d’énergie
Maisons d’hôtes et grands immeubles résidentiels
Bureaux, cabinets professionnels et locaux commerciaux
Ateliers et petites applications commerciales
Nouvelles installations photovoltaïques ou modernisation d’installations existantes par couplage CA
Installations avec stockage par batterie et source d’alimentation supplémentaire par générateur
Caractéristiques techniques
Spécifications
Valeur
Modèle
SUN-14K-SG05LP3-EU-SM2
Type
Onduleur hybride triphasé
Type de batterie
Plomb-acide ou lithium-ion
Plage de tension de la batterie
40–60 V
Nombre d'entrées de batterie
2
Courant maximal de charge/décharge
260 A
Stratégie de charge des batteries lithium-ion
Adaptation automatique au BMS
Puissance d'accès photovoltaïque maximale
28 000 W
Puissance d'entrée photovoltaïque maximale
22 400 W
Tension d'entrée photovoltaïque maximale
800 V
Tension de démarrage
160 V
Plage de tension MPPT
160–650 V
Tension d'entrée PV nominale
550 V
Courant d'entrée photovoltaïque maximal en fonctionnement
36 + 36 A
Courant de court-circuit photovoltaïque maximal
54+54 A
Suiveurs MPPT / chaînes par MPPT
2 / 2+2
Puissance active nominale CA
14 000 W
Puissance apparente CA maximale
15 400 VA
Courant nominal d'entrée/de sortie CA
21,3/20,3 A
Courant d'entrée/de sortie CA maximal
23,4/22,4 A
Courant de dérivation CA continu maximal
70 A
Puissance de crête hors réseau
2 × la puissance nominale pendant 10 secondes
Tension nominale d'entrée/de sortie
220/380 V, 230/400 V ; 0,85 Un–1,1 Un ; 3L+N+PE
Fréquence/plage du réseau
50 Hz / 45–55 Hz ; 60 Hz / 55–65 Hz
Plage de réglage du facteur de puissance
de 0,8 en avance à 0,8 en retard
THDi
< 3 % de la puissance nominale
Courant d'injection CC
< 0,5 % de In
Rendement maximal
97,6 %
Rendement européen
97,0 %
Rendement MPPT
>99 %
Affichage
LCD
Communication
Wi-Fi, RS485, CAN
Température de fonctionnement
de -40 °C à +60 °C ; déclassement de puissance au-delà de 45 °C
Humidité admissible
0 à 100 %
Altitude admissible
3 000 m
Niveau sonore
< 60 dB
Indice de protection
IP65
Topologie
Non isolé côté solaire ; isolé côté batterie
Catégorie de surtension
OVC II (CC), OVC III (CA)
Dimensions du boîtier (L × H × P)
456 × 750 × 268,5 mm, hors connecteurs et supports de fixation
Poids
51,9 kg
Refroidissement
Refroidissement par air intelligent
Protection contre les surtensions
Type II (CC), Type II (CA)
Compatibilité et intégration
L'onduleur prend en charge les batteries au plomb et au lithium-ion dans une plage de tension comprise entre 40 et 60 V. Pour les batteries au lithium-ion, la stratégie de charge s'adapte au BMS grâce à une communication compatible. La compatibilité exacte dépend du modèle de batterie, du protocole BMS et de la version du micrologiciel. Nous vous recommandons de vérifier la compatibilité avant l'achat.
Les chaînes photovoltaïques doivent être conçues de manière à ce que la tension, le courant et la puissance restent dans les limites de chaque MPPT, y compris dans les conditions de température minimale et maximale du site d’installation.
Protection et sécurité
L’onduleur intègre une protection contre l’inversion de polarité CC, une protection contre les surintensités en sortie CA, une protection thermique, une protection contre les surtensions CA, une protection contre les courts-circuits en sortie CA, une surveillance de la composante CC, un disjoncteur différentiel (AFCI), une protection anti-îlotage, un sectionneur CC, une détection de l’impédance d’isolation et une surveillance du courant résiduel. La protection contre les surtensions est de type II côté courant continu et de type II côté courant alternatif.
Normes déclarées par le fabricant
Réglementations relatives au réseau : CEI 61727, CEI 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, directive OVE R25, G99, VDE-AR-N 4105
Sécurité et CEM : CEI/EN 61000-6-1/2/3/4, CEI/EN 62109-1, CEI/EN 62109-2
Le dimensionnement, l'installation et la mise en service du système doivent être effectués par du personnel qualifié, conformément à la documentation DEYE et aux réglementations en vigueur.
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
1 onduleur photovoltaïque hybride triphasé Deye de 15 kW :
L'onduleur photovoltaïque hybride de 15 kW de Deye est le cœur du système. Il est conçu pour convertir efficacement l'énergie solaire captée par les panneaux photovoltaïques en électricité utilisable afin d'alimenter les appareils de votre domicile ou de votre bureau. La fonction hybride permet également l'intégration avec d'autres sources d'énergie, telles que le réseau électrique, offrant ainsi une solution flexible et fiable pour vos besoins énergétiques.
3 batteries V-TAC de 5,12 kWh :
La batterie de stockage d'énergie V-TAC, d'une capacité de 5,12 kWh, joue un rôle crucial dans ce système photovoltaïque. Elle stocke l'énergie excédentaire produite par les panneaux solaires pendant la journée, permettant à l'utilisateur de bénéficier de cette énergie même pendant les périodes sans ensoleillement. La technologie avancée de la batterie garantit une longue durée de vie et des performances constantes.
Ce kit photovoltaïque offre de nombreux avantages, notamment une dépendance réduite au réseau électrique traditionnel, des économies sur les factures d'énergie et une contribution à la réduction de l'empreinte carbone. L'installation de ce système représente un investissement intelligent dans un avenir énergétique durable, offrant aux utilisateurs l'accès à une énergie propre et efficace.
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
La société Ningbo Deye Inverter Technology Co., Ltd., fondée en 2007 avec un capital social de 300 millions de RMB, est l'une des entreprises de haute technologie chinoises et une filiale du groupe Deye. Avec une superficie d'usine de plus de 15 000 m² et des installations de production et d'essai complètes, Deye est devenue un acteur majeur sur le marché mondial des onduleurs solaires.
Ningbo Deye Inverter Technology Co., Ltd. se consacre à la fourniture de solutions complètes de systèmes d'énergie photovoltaïque, y compris des solutions pour les centrales électriques résidentielles et commerciales. Deye propose également l'appareil adapté à chaque application : pour tous les types de modules, pour les systèmes raccordés au réseau et hors réseau, ainsi que pour les systèmes d'onduleurs hybrides, pour les systèmes à petite échelle et les systèmes commerciaux de l'ordre du mégawatt. Parmi ceux-ci, la puissance des onduleurs photovoltaïques raccordés au réseau varie de 1,5 à 110 kW, celle des onduleurs hybrides de 3 kW à 50 kW, et celle des micro-onduleurs de 300 W à 2 000 W.
En tant qu'entreprise axée sur la technologie, Deye s'est toujours engagée dans la recherche et le développement de technologies de pointe afin de fournir des produits efficaces et fiables. Par exemple, Deye adopte la topologie à trois niveaux de type T et l'algorithme SVPWM amélioré pour augmenter encore le rendement de conversion de 0,7 % par rapport au SPWM standard.
✅ Raccordement au réseau (EN 50549-1)
✅ Écran d'affichage
✅ Port
de communication RS485 ✅ Puissance d'entrée de 19 500 W provenant des panneaux
solaires ✅ Module WiFi inclus, avec application
gratuite ✅ Garantie de 10 ans
Télécharger la fichetechnique
Télécharger le manuel d'utilisation
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
1 onduleur photovoltaïque hybride monophasé Deye de 16 kW :
L'onduleur photovoltaïque hybride de 16 kW de Deye est le cœur du système. Il est conçu pour convertir efficacement l'énergie solaire captée par les panneaux photovoltaïques en électricité utilisable afin d'alimenter les appareils de votre domicile ou de votre bureau. La fonction hybride permet également l'intégration avec d'autres sources d'énergie, telles que le réseau électrique, offrant ainsi une solution flexible et fiable pour vos besoins énergétiques.
3 batteries V-TAC de 5,12 kWh :
La batterie de stockage d'énergie V-TAC, d'une capacité de 5,12 kWh, joue un rôle crucial dans ce système photovoltaïque. Elle stocke l'énergie excédentaire produite par les panneaux solaires pendant la journée, permettant à l'utilisateur de bénéficier de cette énergie même pendant les périodes sans ensoleillement. La technologie avancée de la batterie garantit une longue durée de vie et des performances constantes.
Ce kit photovoltaïque offre de nombreux avantages, notamment une dépendance réduite au réseau électrique traditionnel, des économies sur les factures d'énergie et une contribution à la réduction de l'empreinte carbone. L'installation de ce système représente un investissement intelligent dans un avenir énergétique durable, offrant aux utilisateurs l'accès à une énergie propre et efficace.
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
Télécharger la fichetechnique Télécharger le manuelTélécharger la déclaration de conformité
Le DEYE SUN-16K-SG05LP3-EU-SM2 est un onduleur hybride triphasé de 16 kW conçu pour les installations photovoltaïques équipées de batteries basse tension. Ses deux entrées de batterie de 40 à 60 V et son courant maximal de charge/décharge de 300 A offrent une grande flexibilité pour les systèmes de stockage d’énergie destinés aux grandes habitations, aux gîtes, aux bureaux, aux ateliers et aux locaux commerciaux.
L’appareil gère la production photovoltaïque, le stockage sur batterie, le réseau et les charges électriques. La fonction de couplage CA permet l’intégration dans une installation photovoltaïque existante, tandis que la prise en charge d’un générateur diesel offre une alimentation électrique supplémentaire et une option de stockage d’énergie. Six plages de charge et de décharge programmables permettent d’adapter le fonctionnement au profil de consommation et à la stratégie de gestion énergétique de l’utilisateur.
Avec une puissance d’entrée photovoltaïque maximale de 25,6 kW, deux suiveurs MPPT et quatre chaînes en configuration 2+2, ce modèle peut gérer deux orientations photovoltaïques distinctes ou deux zones d’installation différentes. La sortie triphasée 100 % déséquilibrée permet à chaque phase de fournir jusqu’à 50 % de la puissance nominale de l’onduleur. En fonctionnement hors réseau, l’onduleur peut supporter une puissance de crête équivalente au double de sa puissance nominale pendant 10 secondes.
Caractéristiques principales
Onduleur hybride triphasé de 16 kW
Compatible avec des batteries au plomb-acide ou lithium-ion de 40 à 60 V
Deux entrées de batterie
Courant maximal de charge et de décharge de 300 A
Deux suiveurs MPPT avec une configuration en 2+2 chaînes
Six périodes de charge/décharge de batterie programmables
Couplage CA pour l'intégration dans des installations photovoltaïques existantes
Jusqu’à 10 onduleurs connectés en parallèle pour un fonctionnement raccordé au réseau ou en autonomie
Prise en charge des batteries connectées en parallèle
Prise en charge du stockage d'énergie provenant d'un générateur diesel
Sortie 100 % asymétrique
Communication Wi-Fi, RS485 et CAN
Indice de protection IP65
Avantages
Puissance adaptée aux besoins énergétiques élevés : la puissance de 16 kW permet d’alimenter de grandes installations résidentielles et commerciales triphasées, dans les limites de la conception du système.
Charge et décharge rapides : un courant pouvant atteindre 300 A permet une utilisation efficace d’un système de batteries correctement dimensionné.
Utilisation efficace de la production solaire : une capacité d’entrée photovoltaïque pouvant atteindre 25,6 kW permet un dimensionnement flexible du courant continu, à condition que toutes les limites électriques soient respectées.
Meilleure gestion des charges inégalement réparties : la fonction de sortie asymétrique est mieux adaptée aux situations où les charges varient d’une phase à l’autre.
Commande programmable : six périodes de charge et de décharge permettent d’optimiser la consommation d’énergie.
Système évolutif : jusqu’à 10 unités peuvent fonctionner en parallèle, ce qui permet d’étendre l’installation ultérieurement.
Applications recommandées
Grandes habitations disposant d’une alimentation triphasée
Maisons d’hôtes, villas et immeubles résidentiels
Bureaux et locaux commerciaux
Ateliers et petites installations de production
Nouvelles installations avec stockage d'énergie ou modernisation de systèmes existants par couplage CA
Systèmes équipés d’une source d’alimentation de secours par générateur
Caractéristiques techniques
Spécifications
Valeur
Modèle
SUN-16K-SG05LP3-EU-SM2
Type
Onduleur hybride triphasé
Type de batterie
Plomb-acide ou lithium-ion
Plage de tension de la batterie
40–60 V
Nombre d'entrées de batterie
2
Courant maximal de charge/décharge
300 A
Stratégie de charge des batteries lithium-ion
Adaptation automatique au BMS
Puissance d'accès photovoltaïque maximale
32 000 W
Puissance d'entrée photovoltaïque maximale
25 600 W
Tension d'entrée photovoltaïque maximale
800 V
Tension de démarrage
160 V
Plage de tension MPPT
160–650 V
Tension d'entrée PV nominale
550 V
Courant d'entrée photovoltaïque maximal en fonctionnement
36 + 36 A
Courant de court-circuit photovoltaïque maximal
54+54 A
Suiveurs MPPT / chaînes par MPPT
2 / 2+2
Puissance active nominale CA
16 000 W
Puissance apparente CA maximale
17 600 VA
Courant nominal d'entrée/de sortie CA
24,3/23,2 A
Courant d'entrée/de sortie CA maximal
26,7/25,6 A
Courant de dérivation CA continu maximal
70 A
Puissance de crête hors réseau
2 × la puissance nominale pendant 10 secondes
Tension nominale d'entrée/de sortie
220/380 V, 230/400 V ; 0,85 Un–1,1 Un ; 3L+N+PE
Fréquence/plage du réseau
50 Hz / 45–55 Hz ; 60 Hz / 55–65 Hz
Plage de réglage du facteur de puissance
de 0,8 en avance à 0,8 en retard
THDi
< 3 % de la puissance nominale
Courant d'injection CC
< 0,5 % de In
Rendement maximal
97,6 %
Rendement européen
97,0 %
Rendement MPPT
>99 %
Affichage
LCD
Communication
Wi-Fi, RS485, CAN
Température de fonctionnement
de -40 °C à +60 °C ; déclassement de puissance au-delà de 45 °C
Humidité admissible
0 à 100 %
Altitude admissible
3 000 m
Niveau sonore
< 60 dB
Indice de protection
IP65
Topologie
Non isolé côté solaire ; isolé côté batterie
Catégorie de surtension
OVC II (CC), OVC III (CA)
Dimensions du boîtier (L × H × P)
456 × 750 × 268,5 mm, hors connecteurs et supports de fixation
Poids
51,9 kg
Refroidissement
Refroidissement par air intelligent
Protection contre les surtensions
Type II (CC), Type II (CA)
Compatibilité et intégration
L'onduleur prend en charge les batteries au plomb et lithium-ion dans une plage de tension comprise entre 40 et 60 V. Pour les batteries lithium-ion, la stratégie de charge s'adapte au BMS grâce à une communication compatible. La compatibilité exacte dépend du modèle de batterie, du protocole BMS et de la version du micrologiciel. Nous vous recommandons de vérifier la compatibilité avant l'achat.
La configuration des chaînes doit être calculée de manière à respecter la tension maximale de 800 V, la plage MPPT de 160 à 650 V, les limites de courant de chaque suiveur solaire et le comportement des modules aux températures extrêmes attendues sur le site d’installation.
Protection et sécurité
L’onduleur intègre une protection contre l’inversion de polarité CC, une protection contre les surintensités en sortie CA, une protection thermique, une protection contre les surtensions CA, une protection contre les courts-circuits en sortie CA, une surveillance de la composante CC, un disjoncteur AFCI, une protection anti-îlotage, un sectionneur CC, une détection de l’impédance d’isolation et une surveillance du courant résiduel. La protection contre les surtensions est de type II côté courant continu et de type II côté courant alternatif.
Normes déclarées par le fabricant
Réglementations relatives au réseau : CEI 61727, CEI 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, directive OVE R25, G99, VDE-AR-N 4105
Sécurité et CEM : CEI/EN 61000-6-1/2/3/4, CEI/EN 62109-1, CEI/EN 62109-2
Le dimensionnement, l'installation et la mise en service du système doivent être effectués par du personnel qualifié, conformément à la documentation DEYE et aux réglementations en vigueur.
En stock
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
La Deye SE-F16 C est une batterie LiFePO4 basse tension, conçue pour les installations photovoltaïques résidentielles et commerciales nécessitant une solution de stockage performante, sûre et évolutive. Avec une capacité de 16 kWh et une technologie BMS avancée dotée d’une protection active, ce modèle offre un rendement élevé, une surveillance intelligente et une longue durée de vie.
La batterie utilise la technologie GaN MOSFET pour réduire les pertes d'énergie jusqu'à 50 %, garantissant un fonctionnement stable même à des températures extrêmes. Le système permet la connexion en parallèle de jusqu'à 32 unités, ce qui le rend idéal tant pour les grandes applications résidentielles que pour les projets commerciaux.
La surveillance peut être effectuée localement via Bluetooth et l'application Deye, sans connexion Internet, ou à distance au sein de systèmes ESS complets. Sa conception compacte permet un montage mural, au sol ou en empilage.
Caractéristiques principales
Capacité nominale : 16 kWh
Technologie LiFePO4 haute sécurité
Tension nominale : 51,2 V
Surveillance Bluetooth + application Deye
BMS intelligent avec protection active
Extensible jusqu'à 32 unités en parallèle
Courant de décharge continu maximal : 230 A
Durée de vie supérieure à 6 000 cycles
Plage de température de fonctionnement : -20 °C à +55 °C
Montage mural, au sol ou empilable
Garantie de 10 ans
Caractéristiques techniques
Spécifications
Valeur
Modèle
SE-F16 C
Type de batterie
LiFePO4
Capacité
314 Ah
Énergie nominale
16 kWh
Tension nominale
51,2 V
Tension de fonctionnement
44,8 V – 57,6 V
Courant de charge/décharge recommandé
157 A
Courant de charge continu maximal
160 A
Courant de décharge continu maximal
230 A
Courant de crête
280 A (10 s)
Profondeur de décharge
90 % de profondeur de décharge
Communication
CAN2.0, RS485, Bluetooth + application
Indice de protection
IP21
Température de fonctionnement
Charge 0 °C ~ +55 °C / Décharge -20 °C ~ +55 °C
Dimensions
400 × 708 × 233 mm
Poids
109 kg
Installation
Mur / Sol / Empilable
Évolutivité
32 unités maximum en parallèle
Durée de vie
≥ 6 000 cycles
Garantie
10 ans
Certifications
UN38.3, FDS, CE, CB
Avantages
Idéal pour les systèmes photovoltaïques résidentiels et commerciaux
Possibilité d'augmenter rapidement la capacité de stockage
Surveillance intelligente via l'application Deye
Faible consommation d'énergie et haut rendement énergétique
Fonctionnement stable dans des conditions de température extrêmes
Une solution sûre et fiable pour l'alimentation de secours
✅ Capacité de 16 kWh
✅ Technologie LiFePO4
sûre ✅ BMS intelligent
avec protection
active
✅ Jusqu'à 32 batteries en parallèle
✅ Plus de 6 000 cycles de charge
Télécharger la fichetechnique
Télécharger le manuel
Télécharger le certificat
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
Télécharger la fichetechnique Télécharger le manuelTélécharger la déclaration de conformité
Le DEYE SUN-18K-SG05LP3-EU-SM2 est un onduleur hybride triphasé de 18 kW conçu pour les installations photovoltaïques utilisant des batteries basse tension de 40 à 60 V. Ses deux entrées batterie et son courant maximal de charge/décharge de 330 A en font un appareil adapté aux systèmes de stockage destinés à une forte consommation d'énergie résidentielle ou commerciale.
L'onduleur combine la gestion des panneaux photovoltaïques, des batteries, du réseau et des charges électriques en un seul appareil. Il peut être intégré à une installation existante via un couplage CA et prend en charge le stockage de l'énergie fournie par un générateur diesel. Six plages horaires programmables permettent de contrôler les moments de charge et de décharge de la batterie.
Ce modèle prend en charge une puissance d’entrée photovoltaïque maximale de 28,8 kW et dispose de deux suiveurs MPPT, chacun prenant en charge deux chaînes. La sortie triphasée peut fonctionner avec des charges déséquilibrées à 100 %, avec jusqu’à 50 % de la puissance nominale disponible sur chaque phase. En mode hors réseau, l’unité peut fournir le double de sa puissance nominale pendant 10 secondes.
Caractéristiques principales
Onduleur hybride triphasé de 18 kW
Compatible avec les batteries au plomb-acide ou lithium-ion de 40 à 60 V
Deux entrées batterie
Courant maximal de charge et de décharge de 330 A
Deux suiveurs MPPT avec une configuration en 2+2 chaînes
Six périodes de charge/décharge programmables
Couplage CA pour la mise à niveau des installations photovoltaïques existantes
Jusqu’à 10 unités connectées en parallèle pour un fonctionnement raccordé au réseau ou en autonomie
Prise en charge de plusieurs batteries connectées en parallèle
Prise en charge du stockage d'énergie provenant d'un générateur diesel
Sortie 100 % asymétrique
Communication Wi-Fi, RS485 et CAN
Indice de protection IP65
Avantages
Puissance pour les applications exigeantes : la capacité de 18 kW convient aux projets triphasés comportant des charges importantes, à condition que l’installation soit correctement dimensionnée.
Gestion d’un système de stockage de grande capacité : le courant maximal de 330 A permet la charge et la décharge de batteries compatibles et correctement dimensionnées.
Parc photovoltaïque flexible : la puissance d’entrée PV maximale de 28,8 kW et les deux suiveurs MPPT permettent une utilisation efficace de parcs de panneaux présentant différentes orientations.
Moins de contraintes entre les phases : la sortie 100 % asymétrique est utile dans les applications où les charges ne sont pas réparties de manière égale entre les phases.
Intégration avec plusieurs sources d’énergie : le système peut coordonner l’énergie provenant des panneaux photovoltaïques, du réseau, des batteries et d’un générateur.
Évolutivité : jusqu’à 10 onduleurs peuvent être connectés en parallèle, ce qui permet d’étendre une installation correctement conçue.
Applications recommandées
Grandes maisons et propriétés comportant de nombreuses charges triphasées
Maisons d’hôtes, villas et bâtiments multifonctionnels
Locaux commerciaux et bureaux
Ateliers et petites applications commerciales
Installations photovoltaïques avec stockage d’énergie de grande capacité
Modernisation d’une installation existante par couplage CA
Systèmes utilisant un générateur comme source d'énergie d'appoint
Caractéristiques techniques
Spécifications
Valeur
Modèle
SUN-18K-SG05LP3-EU-SM2
Type
Onduleur hybride triphasé
Type de batterie
Plomb-acide ou lithium-ion
Plage de tension de la batterie
40–60 V
Nombre d'entrées de batterie
2
Courant maximal de charge/décharge
330 A
Stratégie de charge des batteries lithium-ion
Adaptation automatique au BMS
Puissance d'accès photovoltaïque maximale
36 000 W
Puissance d'entrée photovoltaïque maximale
28 800 W
Tension d'entrée photovoltaïque maximale
800 V
Tension de démarrage
160 V
Plage de tension MPPT
160–650 V
Tension d'entrée PV nominale
550 V
Courant d'entrée photovoltaïque maximal en fonctionnement
36 + 36 A
Courant de court-circuit photovoltaïque maximal
54+54 A
Suiveurs MPPT / chaînes par MPPT
2 / 2+2
Puissance active nominale CA
18 000 W
Puissance apparente CA maximale
19 800 VA
Courant nominal d'entrée/de sortie CA
27,3/26,1 A
Courant d'entrée/de sortie CA maximal
30/28,7 A
Courant de dérivation CA continu maximal
70 A
Puissance de crête hors réseau
2 × la puissance nominale pendant 10 secondes
Tension nominale d'entrée/de sortie
220/380 V, 230/400 V ; 0,85 Un–1,1 Un ; 3L+N+PE
Fréquence/plage du réseau
50 Hz / 45–55 Hz ; 60 Hz / 55–65 Hz
Plage de réglage du facteur de puissance
de 0,8 en avance à 0,8 en retard
THDi
< 3 % de la puissance nominale
Courant d'injection en courant continu
< 0,5 % de In
Rendement maximal
97,6 %
Rendement européen
97,0 %
Rendement MPPT
>99 %
Affichage
LCD
Communication
Wi-Fi, RS485, CAN
Température de fonctionnement
de -40 °C à +60 °C ; déclassement de la puissance au-delà de 45 °C
Humidité admissible
0 à 100 %
Altitude admissible
3 000 m
Niveau sonore
< 60 dB
Indice de protection
IP65
Topologie
Non isolé côté solaire ; isolé côté batterie
Catégorie de surtension
OVC II (CC), OVC III (CA)
Dimensions du boîtier (L × H × P)
456 × 750 × 268,5 mm, hors connecteurs et supports de fixation
Poids
51,9 kg
Refroidissement
Refroidissement par air intelligent
Protection contre les surtensions
Type II (CC), Type II (CA)
Compatibilité et intégration
L'onduleur prend en charge les batteries au plomb et au lithium-ion dans une plage de tension comprise entre 40 et 60 V. Pour les batteries au lithium-ion, la stratégie de charge s'adapte au système de gestion de batterie (BMS) grâce à une communication compatible. La compatibilité exacte dépend du modèle de batterie, du protocole BMS et de la version du micrologiciel. Nous vous recommandons de vérifier la compatibilité avant l'achat.
Les chaînes photovoltaïques doivent être dimensionnées en fonction des limites de tension et de courant de chaque MPPT, en tenant compte des variations de tension des modules dues aux changements de température.
Protection et sécurité
L'onduleur intègre une protection contre l'inversion de polarité CC, une protection contre les surintensités en sortie CA, une protection thermique, une protection contre les surtensions CA, une protection contre les courts-circuits en sortie CA, une surveillance de la composante CC, un disjoncteur AFCI, une protection anti-îlotage, un sectionneur CC, une détection de l'impédance d'isolation et une surveillance du courant résiduel. La protection contre les surtensions est de type II côté courant continu et de type II côté courant alternatif.
Normes déclarées par le fabricant
Réglementations relatives au réseau : CEI 61727, CEI 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, directive OVE R25, G99, VDE-AR-N 4105
Sécurité et CEM : CEI/EN 61000-6-1/2/3/4, CEI/EN 62109-1, CEI/EN 62109-2
Le dimensionnement, l'installation et la mise en service du système doivent être effectués par du personnel qualifié, conformément à la documentation DEYE et aux réglementations en vigueur.
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
Télécharger la fichetechnique Télécharger le manueld'utilisation Télécharger la déclaration de conformité UE
Le DEYE SUN-18K-G04 est conçu pour les installations photovoltaïques triphasées raccordées au réseau public. Il offre une puissance de sortie nominale de 18 kW et peut atteindre une puissance active maximale de 19,8 kW.
Ses deux suiveurs MPPT prennent en charge deux chaînes chacun, offrant ainsi un total de quatre entrées photovoltaïques. La puissance d'entrée photovoltaïque maximale prise en charge est de 23,4 kW, tandis que la plage de fonctionnement du MPPT est comprise entre 200 et 850 V.
L'onduleur atteint un rendement maximal de 98,6 % et intègre des fonctions de protection pour ses circuits CC et CA. Son boîtier certifié IP65, son système de refroidissement intelligent et ses multiples interfaces de communication permettent son intégration dans de grandes installations photovoltaïques résidentielles et commerciales.
Caractéristiques principales
Fonctionnement triphasé raccordé au réseau
Puissance de sortie nominale de 18 kW
Puissance active maximale de 19,8 kW
Puissance d'entrée photovoltaïque maximale de 23,4 kW
Deux suiveurs MPPT
Deux chaînes par MPPT
Fonction « zéro exportation » et application VSG
Surveillance intelligente des chaînes – en option
Fonction anti-PID – en option
Protection contre les surtensions CC et CA de type II
Communication RS485, RS232, Wi-Fi et LAN
Boîtier certifié IP65
Système de refroidissement intelligent
Avantages
Quatre entrées de chaînes
Les deux suiveurs MPPT, avec deux chaînes par suiveur, permettent une conception flexible du parc photovoltaïque et une gestion indépendante de deux groupes de panneaux.
Puissance d'entrée photovoltaïque pouvant atteindre 23,4 kW
La puissance d'entrée CC maximale prise en charge permet de surdimensionner de manière contrôlée le parc photovoltaïque par rapport à la puissance nominale de l'onduleur.
Rendement élevé
Le rendement maximal de 98,6 % et le rendement MPPT supérieur à 99 % contribuent à minimiser les pertes de conversion.
Surveillance et configuration à distance
Les interfaces disponibles permettent la surveillance du système, les mises à jour logicielles à distance et le réglage à distance des paramètres de fonctionnement, sous réserve des exigences du fabricant.
Applications recommandées
Grandes installations photovoltaïques résidentielles triphasées
Installations commerciales
Immeubles de bureaux
Locaux de production et entrepôts
Installations photovoltaïques raccordées au réseau, sur toiture ou au sol
Applications nécessitant une limitation de l'énergie injectée sur le réseau
Informations générales
Fabricant
DEYE
Modèle
SUN-18K-G04
Référence V-TAC
12721
Type d'onduleur
Raccordé au réseau, triphasé
Puissance d'entrée photovoltaïque
Puissance d'entrée photovoltaïque maximale
23,4 kW
Tension d'entrée photovoltaïque maximale
1 000 V
Tension de démarrage
250 V
Plage de fonctionnement MPPT
200–850 V
Courant d'entrée CC maximal
32 A + 32 A
Courant de court-circuit maximal
48 A + 48 A
Suiveurs MPPT / Chaînes par MPPT
2 / 2 + 2
Sortie CA
Puissance de sortie nominale
18 kW
Puissance active maximale
19,8 kW
Tension nominale du réseau
220/380 V, 230/400 V
Plage de tension CA
277–460 V CA, selon la norme du réseau applicable
Phase
Triphasé
Fréquence nominale
50 Hz / 60 Hz, en option
Plage de fréquences
47–52 Hz ou 57–62 Hz, au choix
Courant de sortie nominal à 400 V
26,1 A
Courant de sortie maximal à 400 V
28,7 A
Plage de facteur de puissance
De 0,8 en avance à 0,8 en retard
Distorsion harmonique totale (THDi)
< 3 %
Injection de courant continu
< 0,5 %
Rendement
Rendement maximal
98,6 %
Rendement européen
97,8 %
Rendement MPPT
>99 %
Protection
Fonctions de protection intégrées
Protection contre l'inversion de polarité CC, protection contre les courts-circuits CA, protection contre les surintensités CA, protection contre les surtensions de sortie, surveillance de la résistance d'isolement, protection contre les défauts à la terre et protection thermique
Protection anti-îlotage
Oui
Commutateur CC intégré
Oui
Protection contre les surtensions
Type II CC / Type II CA
Interface et communication
Écran
Écran LCD 240 × 160
Interfaces
RS485 / RS232 / Wi-Fi / LAN
Mises à jour logicielles à distance
Oui
Réglage des paramètres à distance
Oui
Caractéristiques générales
Dimensions
400 × 520 × 240,5 mm
Poids
28 kg
Topologie
Sans transformateur
Consommation électrique nocturne
< 1 W
Température de fonctionnement
de -25 °C à +65 °C
Humidité ambiante admissible
0 à 100 %
Altitude maximale sans déclassement de puissance
2 000 m
Indice de protection
IP65
Niveau sonore typique
< 45 dB
Système de refroidissement
Refroidissement intelligent
Durée de vie nominale
Plus de 20 ans
Connexion CC
Compatible MC4
Connexion CA
Connecteur certifié IP65
Garantie commerciale
5 ans
Normes
Normes de raccordement au réseau
EN 50549-1, VDE 0126-1-1
Normes de sécurité et de compatibilité électromagnétique
CEI 62109-1/-2, CEI 61000-6-2, CEI 61000-6-4
Compatibilité et informations importantes
Il s'agit d'un onduleur raccordé au réseau. Il ne dispose ni d'un raccordement à une batterie, ni d'une sortie de secours dédiée pour alimenter les charges électriques en cas de coupure de courant.
L'utilisation de la fonction « Zero Export » nécessite une configuration appropriée et un équipement de comptage compatible, conformément aux spécifications du fabricant.
Les chaînes photovoltaïques doivent être dimensionnées en fonction des valeurs Voc, Vmp, Isc et Imp des panneaux, des températures sur le site d’installation et des limites électriques de chaque suiveur MPPT.
L'installation, la configuration et la mise en service doivent être effectuées par du personnel qualifié, conformément aux instructions du fabricant et à toutes les réglementations en vigueur.
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
1 onduleur photovoltaïque hybride triphasé Deye de 20 kW :
L'onduleur photovoltaïque hybride de 20 kW de Deye est le cœur du système. Il est conçu pour convertir efficacement l'énergie solaire captée par les panneaux photovoltaïques en électricité utilisable afin d'alimenter les appareils de votre domicile ou de votre bureau. La fonction hybride permet également l'intégration avec d'autres sources d'énergie, telles que le réseau électrique, offrant ainsi une solution flexible et fiable pour vos besoins énergétiques.
4 batteries V-TAC de 5,12 kWh :
La batterie de stockage d'énergie V-TAC, d'une capacité de 5,12 kWh, joue un rôle crucial dans ce système photovoltaïque. Elle stocke l'énergie excédentaire produite par les panneaux solaires pendant la journée, permettant à l'utilisateur de bénéficier de cette énergie même pendant les périodes sans ensoleillement. La technologie de pointe de la batterie garantit une longue durée de vie et des performances constantes.
Ce kit photovoltaïque offre de nombreux avantages, notamment une dépendance réduite au réseau électrique traditionnel, des économies sur les factures d'énergie et une contribution à la réduction de l'empreinte carbone. L'installation de ce système représente un investissement intelligent dans un avenir énergétique durable, offrant aux utilisateurs l'accès à une énergie propre et efficace.
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
La société Ningbo Deye Inverter Technology Co., Ltd., fondée en 2007 avec un capital social de 300 millions de RMB, est l'une des entreprises de haute technologie chinoises et une filiale du groupe Deye. Avec une superficie d'usine de plus de 15 000 m² et des installations de production et d'essai complètes, Deye est devenue un acteur majeur sur le marché mondial des onduleurs solaires.
Ningbo Deye Inverter Technology Co., Ltd. se consacre à la fourniture de solutions complètes de systèmes d'énergie photovoltaïque, y compris des solutions pour les centrales électriques résidentielles et commerciales. Deye propose également l'appareil adapté à chaque application : pour tous les types de modules, pour les systèmes raccordés au réseau et hors réseau, ainsi que pour les systèmes d'onduleurs hybrides, pour les systèmes à petite échelle et les systèmes commerciaux de l'ordre du mégawatt. Parmi ceux-ci, la puissance des onduleurs photovoltaïques raccordés au réseau varie de 1,5 à 110 kW, celle des onduleurs hybrides de 3 kW à 50 kW, et celle des micro-onduleurs de 300 W à 2 000 W.
En tant qu'entreprise axée sur la technologie, Deye s'est toujours engagée dans la recherche et le développement de technologies de pointe afin de fournir des produits efficaces et fiables. Par exemple, Deye adopte la topologie à trois niveaux de type T et l'algorithme SVPWM amélioré pour augmenter encore le rendement de conversion de 0,7 % par rapport au SPWM standard.
Télécharger la fichetechnique
Télécharger le manuel d'utilisation
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
Télécharger la fichetechnique Télécharger le manueld'utilisation Télécharger la déclaration de conformité UE
L'onduleur photovoltaïque DEYE SUN-25K-G04 convertit l'énergie produite par les panneaux photovoltaïques en énergie électrique triphasée compatible avec les réseaux électriques de 380/400 V.
Sa puissance de sortie nominale est de 25 kW, tandis que la puissance maximale recommandée du parc photovoltaïque est de 32,5 kW. Les deux suiveurs MPPT permettent de raccorder des groupes de panneaux présentant des orientations ou des conditions d’ensoleillement différentes, ce qui contribue à optimiser la production globale du système.
La plage de fonctionnement MPPT de 200 à 850 V offre une grande flexibilité pour le dimensionnement des chaînes photovoltaïques. La tension d’entrée maximale prise en charge est de 1 000 V, tandis que le courant d’entrée maximal est de 30 A + 30 A.
L’onduleur atteint un rendement maximal de 98,6 % et un rendement européen de 97,8 %. Son boîtier certifié IP65 permet une installation dans des locaux techniques ou à l’extérieur, sous réserve du respect des consignes d’installation du fabricant.
Le système de refroidissement intelligent permet de maintenir la température de fonctionnement requise, tandis que les interfaces RS485, RS232, Wi-Fi et LAN permettent la surveillance et l’intégration du système.
Caractéristiques principales
Puissance de sortie nominale de 25 kW
Puissance active maximale de 27,5 kW
Puissance photovoltaïque maximale recommandée de 32,5 kW
Système triphasé 380/400 V
Deux suiveurs MPPT
Plage de fonctionnement MPPT : 200–850 V
Tension d'entrée CC maximale de 1 000 V
Courant d'entrée maximal de 30 A + 30 A
Rendement maximal de 98,6 %
Rendement européen de 97,8 %
Boîtier certifié IP65
Protection contre les surtensions de type II en courant continu et alternatif
Écran LCD
Refroidissement intelligent
Surveillance via Wi-Fi ou LAN
Garantie commerciale de cinq ans
Avantages
Conçu pour les installations professionnelles
Avec une puissance de 25 kW, cet onduleur est adapté aux bâtiments commerciaux, aux sites de production, aux entrepôts, aux exploitations agricoles et à tout autre lieu disposant d'une alimentation électrique triphasée.
Deux suiveurs MPPT
Les deux entrées MPPT gèrent indépendamment des groupes de panneaux installés avec des orientations ou des angles d'inclinaison différents.
Rendement élevé
Son rendement maximal de 98,6 % contribue à réduire les pertes liées à la conversion d'énergie.
Fonctions de protection intégrées
L'onduleur intègre une protection contre l'inversion de polarité en courant continu, les courts-circuits en courant alternatif, les surintensités, les surtensions, les défauts d'isolation, les défauts à la terre, le fonctionnement en îlot involontaire et les températures excessives.
Surveillance et configuration
Les interfaces de communication permettent la surveillance des paramètres de fonctionnement et l'intégration avec des plateformes de surveillance compatibles.
Applications recommandées
Installations photovoltaïques commerciales
Bâtiments et locaux industriels
Entrepôts et centres logistiques
Immeubles de bureaux
Exploitations agricoles et installations agricoles
Installations de production
Installations photovoltaïques triphasées raccordées au réseau
Installations à exportation limitée utilisées avec les équipements compatibles requis
Informations générales
Fabricant
DEYE
Modèle
SUN-25K-G04
Référence V-TAC
12333
Type d'onduleur
Raccordé au réseau, triphasé
Topologie
Sans transformateur
Entrée photovoltaïque – CC
Puissance photovoltaïque maximale recommandée
32,5 kW
Tension d'entrée maximale
1 000 V
Tension de démarrage
250 V
Plage de fonctionnement MPPT
200–850 V
Courant d'entrée CC maximal
30 A + 30 A
Configuration des suiveurs MPPT / chaînes
2 / 3, selon la fiche technique
Puissance de sortie vers le réseau – CA
Puissance de sortie nominale
25 kW
Puissance active maximale
27,5 kW
Tension nominale CA
220/380 V ou 230/400 V
Plage de tension du réseau
277–460 V CA, selon la norme de réseau applicable
Courant nominal CA
36,2 A à 400 V
Courant de sortie CA maximal
39,9 A
Fréquence nominale
50/60 Hz
Facteur de puissance
De 0,8 en avance à 0,8 en retard
Distorsion harmonique totale
< 3 %
Rendement
Rendement maximal
98,6 %
Rendement européen
97,8 %
Rendement MPPT
>99 %
Protection
Protection électrique
Protection contre l'inversion de polarité CC, protection contre les courts-circuits CA, protection contre les surintensités de sortie et protection contre les surtensions de sortie
Surveillance de sécurité
Surveillance de la résistance d'isolement, protection contre les défauts à la terre, protection anti-îlotage et protection thermique
Commutateur CC
Intégré
Protection contre les surtensions
Type II CC / Type II CA
Caractéristiques générales
Indice de protection
IP65
Température de fonctionnement
de -25 °C à +65 °C
Refroidissement
Refroidissement intelligent
Niveau sonore typique
< 45 dB
Consommation électrique nocturne
<1 W
Altitude maximale sans réduction de puissance
2 000 m
Dimensions
400 × 520 × 240,5 mm
Poids
28 kg
Communication et conformité
Écran
Écran LCD 240 × 160
Interfaces de communication
RS485, RS232, Wi-Fi et LAN
Normes de référence
EN 50549-1, VDE 0126-1-1
Normes de sécurité et de compatibilité électromagnétique
CEI 62109-1/-2, CEI 61000-6-2, CEI 61000-6-4
Garantie commerciale
5 ans
Compatibilité et informations importantes
Il s'agit d'un onduleur raccordé au réseau. Il ne dispose pas d'entrée batterie et ne peut pas fournir d'alimentation de secours lorsque le réseau public est indisponible.
La fonction de limitation des injections nécessite un compteur ou un équipement de mesure compatible, correctement installé et configuré.
La puissance maximale recommandée du champ photovoltaïque ne doit pas être confondue avec la puissance de sortie CA nominale de l’onduleur.
Les chaînes photovoltaïques doivent être dimensionnées en fonction des valeurs Voc, Vmp, Isc et Imp des panneaux, des limites de chaque suiveur MPPT et des températures minimales et maximales sur le site d’installation.
La compatibilité avec les exigences du gestionnaire de réseau de distribution doit être vérifiée avant l’achat et l’installation.
L'installation, la configuration et la mise en service doivent être effectuées par du personnel qualifié, conformément aux instructions du fabricant et à toutes les réglementations en vigueur.
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
Télécharger la fichetechnique Télécharger le manueld'utilisation Télécharger la déclaration de conformité
Le DEYE SUN-2K-G04P1-EU-AM1 est un onduleur monophasé raccordé au réseau, conçu pour convertir l'énergie produite par des panneaux photovoltaïques en courant alternatif destiné à être utilisé dans des installations électriques raccordées au réseau.
L'onduleur délivre une puissance active nominale de 2 kW et prend en charge une puissance photovoltaïque connectée allant jusqu'à 2,6 kW. Sa faible tension de démarrage de 80 V et sa plage de fonctionnement MPPT de 70 à 500 V le rendent adapté à diverses configurations de panneaux photovoltaïques.
L'onduleur est équipé d'un suiveur MPPT avec une entrée de chaîne et prend en charge un courant de fonctionnement photovoltaïque maximal de 20 A. Son rendement MPPT supérieur à 99 % permet d'optimiser l'énergie disponible dans des conditions d'ensoleillement variables.
Caractéristiques principales
Fonctionnement en réseau sans connexion à une batterie
Puissance de sortie nominale de 2 kW
Puissance apparente maximale de 2,2 kVA
Un suiveur MPPT et une entrée de chaîne
Tension d'entrée photovoltaïque maximale de 550 V
Tension de démarrage de 80 V
Surveillance intelligente des chaînes – en option
Fonction « Zero Export »
Fonction anti-PID – en option
Protection AFCI – en option
Écran LCD1602
Refroidissement par convection naturelle sans ventilateur
Niveau sonore maximal de 35 dB
Boîtier certifié IP65
Avantages
Convient aux installations photovoltaïques de faible puissance
Avec une puissance nominale de 2 kW, cet onduleur est adapté aux systèmes résidentiels monophasés et aux applications à faible consommation d'énergie.
Faible tension de démarrage
La tension de démarrage de 80 V permet à l'onduleur de commencer à convertir l'énergie à une tension photovoltaïque relativement faible.
Fonctions de protection intégrées
L'onduleur intègre des protections contre l'inversion de polarité, les surintensités, les surtensions, les courts-circuits, les températures excessives et le fonctionnement en îlot involontaire.
Surveillance et intégration
Les interfaces RS485, RS232, Wi-Fi et LAN permettent l'intégration avec des solutions de surveillance et de contrôle compatibles.
Applications recommandées
Installations photovoltaïques résidentielles raccordées au réseau
Installations électriques monophasées
Habitations à consommation énergétique faible ou modérée
Dépendances, résidences secondaires et petits locaux commerciaux
Installations nécessitant une limitation de l'énergie injectée sur le réseau
Informations générales
Fabricant
DEYE
Modèle
SUN-2K-G04P1-EU-AM1
Type d'onduleur
Raccordé au réseau, monophasé
Puissance d'entrée photovoltaïque
Puissance d'entrée photovoltaïque maximale
2,6 kW
Tension d'entrée photovoltaïque maximale
550 V
Tension de démarrage
80 V
Plage de tension MPPT
70–500 V
Tension d'entrée PV nominale
360 V
Courant de fonctionnement photovoltaïque maximal
20 A
Courant de court-circuit photovoltaïque maximal
30 A
Suiveurs MPPT / Chaînes
1 / 1
Sortie CA
Puissance active nominale
2 kW
Puissance apparente maximale
2,2 kVA
Courant de sortie nominal à 220/230 V
9,1 A / 8,7 A
Courant de sortie maximal à 220/230 V
10 A / 9,6 A
Tension de sortie nominale
220/230 V, 0,85 Un–1,1 Un, L/N/PE
Fréquence nominale / Plage
50 Hz / 45–55 Hz ; 60 Hz / 55–65 Hz
Plage de réglage du facteur de puissance
de 0,8 en avance à 0,8 en retard
Distorsion harmonique totale (THDi)
< 3 %
Courant d'injection CC
< 0,5 % de l'entrée
Rendement
Rendement maximal
97,3 %
Rendement européen
96,9 %
Rendement MPPT
>99 %
Protection
Fonctions de protection intégrées
Protection contre l'inversion de polarité CC, protection contre les surintensités CA, protection contre les surtensions CA, protection contre les courts-circuits CA, protection thermique, surveillance de l'impédance d'isolation et surveillance de la composante CC
Protection anti-îlotage
Oui
Détection de courant résiduel
Oui
Commutateur CC
Oui
Protection contre les surtensions
Type II CC / Type II CA
Protection AFCI
En option
Interface et communication
Affichage
LCD1602
Interfaces de communication
RS485 / RS232 / Wi-Fi / LAN
Caractéristiques générales
Température de fonctionnement
de -25 °C à +65 °C, avec déclassement de puissance au-delà de 45 °C
Humidité ambiante admissible
0–100 %
Altitude maximale admissible
3 000 m
Niveau sonore
≤ 35 dB
Indice de protection
IP65
Topologie
Sans transformateur
Catégorie de surtension
OVC II CC / OVC III CA
Dimensions du boîtier
280 × 272,5 × 171,5 mm, hors connecteurs et supports de fixation
Poids
5,6 kg
Méthode de refroidissement
Refroidissement par convection naturelle
Garantie Indiquée dans la fiche technique
5 ans
Normes
Réglementations relatives au raccordement au réseau
IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, G98, G99, VDE-AR-N 4105
Normes de sécurité et de compatibilité électromagnétique
CEI/EN 61000-6-1/2/3/4, CEI/EN 62109-1, CEI/EN 62109-2
Compatibilité et informations importantes
Il s'agit d'un onduleur raccordé au réseau. Il ne dispose ni d'une entrée batterie ni d'une sortie de secours dédiée pour alimenter les charges électriques en cas de coupure de courant.
L'utilisation de la fonction « Zero Export » nécessite une configuration appropriée et un équipement de comptage compatible, spécifié par le fabricant.
La chaîne photovoltaïque doit être dimensionnée en fonction des valeurs Voc, Vmp, Isc et Imp des panneaux, des températures minimales sur le site d’installation et des limites électriques de l’onduleur.
L’installation, la configuration et la mise en service doivent être effectuées par du personnel qualifié, conformément aux instructions du fabricant et à toutes les réglementations applicables.
10 à 20 jours
Contactez-nous à contact@solartech.eu pour plus d'informations concernant l'inventaire de ce produit.
1 onduleur photovoltaïque hybride monophasé Deye 3,6 kW :
L'onduleur photovoltaïque hybride Deye 3,6 kW est le cœur du système. Il est conçu pour convertir efficacement l'énergie solaire captée par les panneaux photovoltaïques en électricité utilisable afin d'alimenter les appareils de votre domicile ou de votre bureau. La fonction hybride permet également l'intégration avec d'autres sources d'énergie, telles que le réseau électrique, offrant ainsi une solution flexible et fiable pour vos besoins énergétiques.
1 batterie V-TAC de 5,12 kWh :
La batterie de stockage d'énergie V-TAC, d'une capacité de 5,12 kWh, joue un rôle crucial dans ce système photovoltaïque. Elle stocke l'énergie excédentaire produite par les panneaux solaires pendant la journée, permettant à l'utilisateur de bénéficier de cette énergie même pendant les périodes sans ensoleillement. La technologie avancée de la batterie garantit une longue durée de vie et des performances constantes.
Ce kit photovoltaïque offre de nombreux avantages, notamment une dépendance réduite au réseau électrique traditionnel, des économies sur les factures d'énergie et une contribution à la réduction de l'empreinte carbone. L'installation de ce système représente un investissement intelligent dans un avenir énergétique durable, offrant aux utilisateurs l'accès à une énergie propre et efficace.
