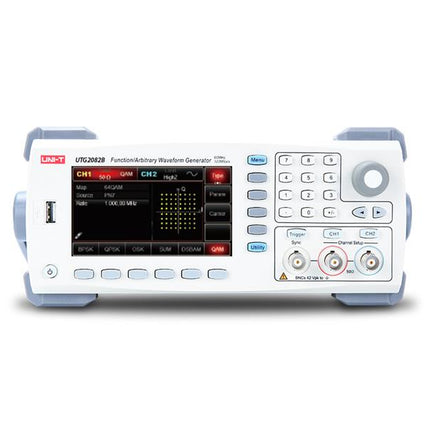

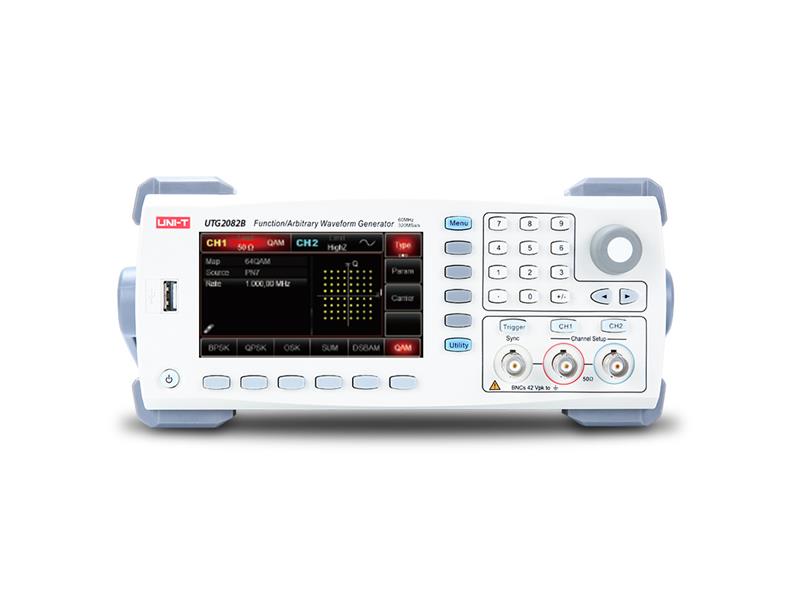

Ce produit est couvert par une garantie de 3 ans. Générateur de signaux arbitraires L'UTG2082B est un générateur bicanal avancé qui utilise la technologie de synthèse numérique directe pour produire une sortie de signaux arbitraires précise et stable, avec une résolution de 1 μHz, une fréquence de sortie maximale de 80 MHz et un taux d'échantillonnage de 320 MS/s. La modulation des signaux à l'aide de divers types de modulation, tels que AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, balayage, etc., à partir d'une source interne ou externe, est disponible avec un balayage linéaire et logarithmique. Le panneau est conçu de manière ergonomique pour une utilisation aisée. Le générateur est destiné à être utilisé dans la conception, le développement, les tests, le débogage et la réparation d'équipements électroniques et électroacoustiques, tels que les circuits et les équipements de test dans les systèmes cellulaires et sans fil, les systèmes de radio et de télévision ; les tests de composants semi-conducteurs, etc. Grâce à la technologie DDS, il est capable de générer des signaux précis et propres avec une distorsion minimale. Un panneau facile à utiliser, doté de commandes simples et d'un affichage clair, vous permet de travailler de manière beaucoup plus efficace et rapide. Il dispose d'une interface USB et d'un logiciel puissant pour le transfert de données vers un ordinateur. Plus de 160 formes d'onde sont stockées dans la mémoire interne non volatile, par exemple des formes d'onde mathématiques, bioélectriques, médicales, trigonométriques, anti-trigonométriques, transitoires automobiles, etc. Il offre un excellent rapport qualité-prix et une gamme de fonctions étendue. Il peut être utilisé dans les laboratoires universitaires, les instituts de recherche, etc. Cet appareil répond aux exigences de sécurité GB4793 pour les instruments de mesure électroniques et aux normes de sécurité CEI 61010-1/2, et est conforme aux normes de sécurité CAT II 300 V pour la tension isolée lorsque les deux canaux sont connectés
. - Synthèse numérique de
signaux DDS- Génération de signaux sinusoïdaux avec une fréquence allant de 1 μHz à 80
MHz - Génération de signaux carrés avec une plage de fréquences allant de 1 μHz à 70
MHz - Génération de diverses autres formes d'onde (sinusoïdale, carrée, tout type de bruit, rampe, triangulaire, impulsionnelle, AM
- utilisation d'un signal de modulation provenant d'une source interne ou externe -
possibilité de saisir la forme d'onde du signal à l'aide d'une formule mathématique
- option permettant de saisir la phase du signal en degrés ou en radians - prend en charge à la fois les degrés et les radians -
prend en charge les signaux de sortie et en rafale -
prend en charge le déclenchement interne/externe/manuel -
Mesure de fréquence haute précision 6 bits jusqu'à 200 MHz pour les signaux externes compatibles
TTL- Amplitude du signal de sortie jusqu'à 10 Vpp à une impédance de 50 Ω ou jusqu'à 20 Vpp en mode haute impédance -
Protection des bornes contre les surtensions à une fréquence de 3/20 MHz / résolution verticale
d'échantillonnage
de 16 bits- Possibilité de stocker jusqu'à 16 groupes de formes d'onde
numériques variables - Interface USB en façade pour l'entrée de

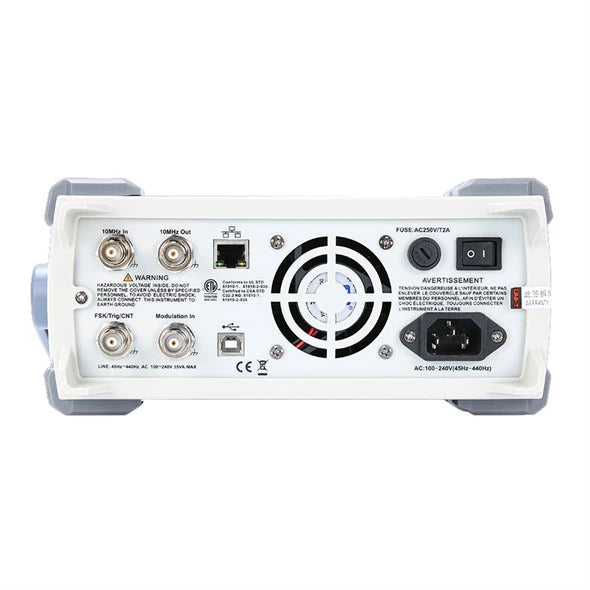

formes d'onde - Interface USB hôte en arrière, logiciel PC puissant
- Connecteur LAN en arrière pour les mises à jour du
micrologiciel - Bouton multifonction et pavé numérique pour une utilisation aisée du système avec écran LCD
- Diagonale de 4,3 pouces et résolution WVGA (480 x 272 pixels)
Caractéristiques techniques :
- Canaux de sortie : 2 -
Taux d'échantillonnage : 1,28 GS/s (interpolation), 320 MS/s (mode DDS)
- Fréquence de sortie
:- Fréquence de sortie
:- 8 fréquences de sortie
:- 0 MHz à 1 μHz -
Résolution verticale : 16 bits (y compris symboles et étiquettes)
- Longueur de forme d'onde : 8 points à 16 millions de points -
Mémoire non volatile : jusqu'à 160 groupes de formes d'onde arbitraires peuvent être stockés -
Types et fréquences des signaux générés :
de 1 μHz à > sinusoïdal : μzbr : / 80 MHz
rectangulaire : de 1 μHz à 70 MHz
rampe (dent de scie) : de 1 μHz à 4 MHz
impulsion : de 1 μHz à 25 MHz
n'importe quelle forme : de 1 μHz à 20 MHz
bruit gaussien : jusqu'à 80 MHz décalage
du signal d-Bk) CA+CC) : ± 5 V (50 Ω), ± 10 V (haute impédance)
- temps de montée/descente minimum de tout signal : typiquement < 6 ns
- plage d'amplitude : 1 mVpp à 10 Vpp (50 Ω), 2 mVpp à 20 Vpp (haute impédance)
, types de modulation : PSK, AMSK, FSK, AMSK PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, balayage
- modes de fonctionnement : sortie marche/arrêt, continu, modulation, balayage, série
- mesure de fréquence de signal compatible TTL : oui, dans la plage 100 MHz – 200 MHz, avec une résolution de ±1 ppm, et une précision de 5 ppm.
chiffres/s - impédance de sortie : réglable de 1 Ω à 1 kΩ, ou High Z, réglage d'usine 50 Ω
- protection de sortie contre les courts-circuits : oui
- protection des bornes contre les surtensions : à une tension d'entrée > ±12,0 V, fréquence < 10 kHz, amplitude > 100 mVpp en cas de surtension
d'entrée - protection des bornes contre les surtensions d'entrée > ±2,0 V, fréquence < 10 kHz, amplitude ≤ 100 mVpp
- distorsion harmonique totale à 20 kHz, 1 Vpp (typique) : < 0
,2 %- Précision : ± 0,5 ppm à 25 °C
- Taux de vieillissement la première année -
Coefficient de température : ± 1 ppm, 0,5 ppm/°C
- Coefficient de température : < 2 ppm/°C -
Écran : LCD TFT 64K, diagonale de 4,3 pouces, WVGA (480 x 272 pixels)
- Interface périphérique USB : oui
- Alimentation : CA 100 V, 44 Hz, 40 V à 44 Hz II
- consommation électrique : <50 W
- protection : fusible 250 V, T2 A -
poids (net) : 3,
1 kg - poids brut : 4,
1 kg - dimensions : 305 x 230 x 93 mm -
couleur du produit : blanc et gris
>
>
emballage
individuel >
Générateur UTG2082B : 1 pièce-
Câble d'alimentation : 1 pièce
.- Câble d'interface USB : 1 pièce 380 x 330 x 320 mm-
Poids brut du carton : env. 8,5 kg
FABRICANT : UNI-TREND
