Description

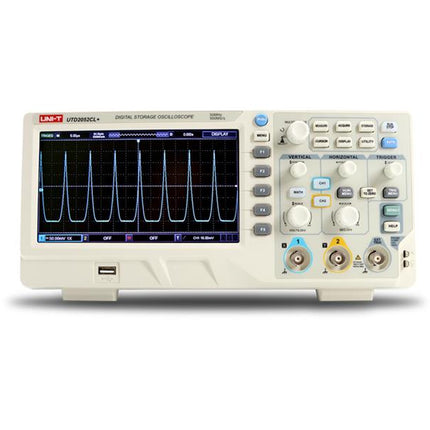

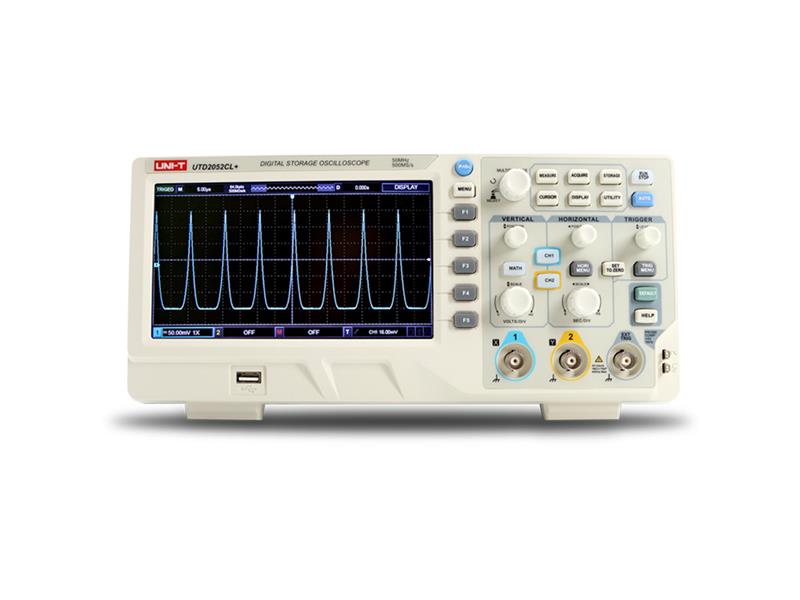

Ce produit est couvert par une garantie de 3 ans. L'oscilloscope UTD2102CL+ est un oscilloscope numérique de bureau multifonctionnel et hautement performant issu de la série UTD2000CL+. Facile à utiliser et doté d'excellentes caractéristiques techniques, il dispose de deux canaux d'entrée analogiques et offre une bande passante de 100 MHz/s avec un taux d'échantillonnage de 5 000 MS/s. Il est équipé d'un écran couleur TFT de sept pouces avec une résolution de 800 x 480 pixels.
L'oscilloscope dispose d'une mémoire interne d'une profondeur de 64 kpts et d'un taux de capture de formes d'onde de 5 000 wfms/s. Il permet la mesure automatique de jusqu'à 34 paramètres de signal et une utilisation simple via le panneau avant grâce à des fonctions mathématiques de base. Des fonctions dédiées aux opérations de base, au réglage de l'échelle et au positionnement des canaux individuels vous permettent de mettre à profit les compétences acquises lors de l'utilisation d'instruments traditionnels, de sorte que l'oscilloscope peut être utilisé sans avoir à apprendre quoi que ce soit de compliqué et peut être utilisé pendant de longues périodes sans fatigue. De plus, l'appareil peut être facilement configuré en appuyant sur le bouton AUTO.
L'oscilloscope prend en charge le stockage USB et, grâce à la fonction USB OTG, vous pouvez enregistrer les valeurs mesurées sur une clé USB. Il prend également en charge la communication avec un ordinateur via USB Plug-and-Play. L'option de téléchargement du logiciel permettant de se connecter à un PC et de mettre à jour le micrologiciel est disponible sur le site web du fabricant :
https://instruments.uni-trend.com/download?name=161&scode=77&series=UTD2000CL+/CL
Vous pouvez télécharger la fiche technique sur le site Web du fabricant : http://unitrend.oss-cn-hongkong.aliyuncs.com/20220526/1653548284320621.pdf
Caractéristiques techniques du produit :
- bande passante : 100 MHz
- nombre de canaux de couplage : 2 entrées
:- (1 MΩ ± 2 %) // (18 pF ± 3 pF)
- entrée de signal compensée : dans la plage de 3 Vpp/1 kHz
- tension d'entrée max. : 400 Vpk, transition max. 1 000 Vpk -
taux d'échantillonnage : 500 MS/s -
Plage de base de temps : 2 ns/div à 50 s/div -
temps de montée : ≤ 3,5 ns
- axe vertical : 1 mV/div à 20 V/div, chaque canal vertical dispose d'une résolution distincte :<br/1 MΩ par bit-
Précision du gain CC : ≤ ±3 % dans la plage de 5 mV à 20 V/div et ≤ ±4 % dans la plage de 1 mV à 2
mV/div- Longueur d'enregistrement enregistrée : 2 x 512 k points
d'échantillonnage- Profondeur de mémoire : 2 x 64 k par canal pour 32
kpts- Déclenchement : front, impulsion, vidéo, pente,
déclenchement alternatif- Opérations mathématiques sur les formes d'onde : A+B, A-B, AxB, A/B, FFT, Avancées modifiables, Filtre
- Mesure automatique des paramètres du signal : Max, Min, Haut, Bas, Milieu, Pk-Pk, Cycle RMS, Moyenne, Amplitude RMS, Cycle, Aire RMS, Aire du cycle, Dépassement, Pré-dépassement, Période, Fréquence, Montée, Descente, + Largeur, -Largeur, +rapport cyclique, -rapport cyclique, retard de montée, retard de descente, phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
– nombre de mesures simultanées : 5 en moyenne, mesures max. et min., écart-type, nombre de mesures
– compteur de fréquence : 6 bits
– interface standard : USB-hôte, USB-périphérique, AUX (sortie de déclenchement, réussite/échec)
- boutons
logiciels à l'écran - clavier logiciel à l'écran pour nommer les fichiers
enregistrés - nombre de fichiers stockés dans la mémoire de l'oscilloscope : 2/USB20 - enregistrement de l'écran actuel au format BMP sur une clé USB :
2/20 - menu multilingue (notamment anglais, allemand, français, portugais, espagnol, russe)
Caractéristiques techniques :
- écran : LCD TFT, diagonale de 178 mm (7 pouces), 800 x 480 pixels x RGB, luminosité maximale typique de 300 nits -
intervalle d'étalonnage : 1 an
- alimentation : 100 V–240 V CA, 50/60 Hz
- consommation électrique : max. 100 VA
- Température ambiante de fonctionnement : 0 °C à +40 °C
- Humidité ambiante de fonctionnement : <35 °C : ≤90 % HR, 35 °C à 40 °C : ≤60 % HR -
Altitude de fonctionnement : max. 2 000 m
- Température de stockage : -20 °C à +60 °C -
Dimensions (L x H x P) : 306 x 138 x 124 mm
- Poids : net 2,5 kg, brut 3 kg
Contenu de l'emballage individuel :
- 102 sondes UT-P04 100 MHz (avec compensation et diviseur commutable 1x, 10x) : 2 pièces-
Câble d'alimentation à trois conducteurs détachable : 1 pièce-
Câble USB UT-D14 : 1 pièce-
Guide d'installation rapide avec lien vers le site web
du fabricant- Mode
d'emploi
Fabricant :
UNI-TREND-
