Description

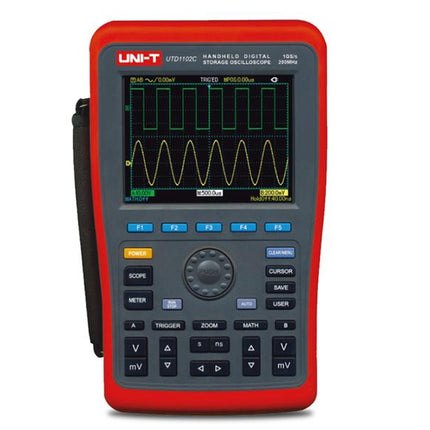

Ce produit est couvert par une garantie de 3 ans. L'UTD1102C combine un oscilloscope portable à deux canaux et un multimètre en un seul appareil. Il offre d'excellentes caractéristiques techniques et une gamme de fonctions avancées, ainsi qu'une grande facilité d'utilisation, ce qui le rend idéal pour une utilisation sur le terrain. La bande passante de l'oscilloscope atteint 100 MHz à un taux d'échantillonnage de 500 MSa/s. Ses puissantes fonctions de déclenchement et d'analyse facilitent l'acquisition et l'analyse des formes d'onde, et permettent de mesurer 27 paramètres de signal de manière entièrement automatique. Le multimètre permet de mesurer les tensions et courants continus et alternatifs, ainsi que la résistance et la capacité.
L'appareil est équipé d'un écran LCD couleur intégré de 5,7 pouces avec une résolution de 320 x 240 pixels. L'écran affiche les formes d'onde en mode monochrome, ce qui facilite la lecture même en pleine lumière. En mode multimètre, la valeur maximale affichée est de ±5999.
L'appareil est alimenté par une batterie Li-ion intégrée ou un adaptateur secteur 9 V/4 A.
La conception de l'appareil s'inspirant des commandes traditionnelles des multimètres, les utilisateurs peuvent le faire fonctionner sans avoir à consacrer beaucoup de temps à l'apprentissage et à la familiarisation avec la plage de tension d'entrée. 150 V en CAT II (diviseur de sonde 1:1) et une tension d'entrée de 300 V en CAT II (diviseur de sonde 1:10). 500
MS/s - Profondeur de mémoire max. : 7,5 kpts -
Résolution du convertisseur A/N : 8 bits -
Plage de base de temps : 2 ns/div à 50 s/div -
Couplage d'entrée : (1 MΩ ± 2 %) // (21 pF ± 3 pF)
- Axe vertical : 5 mV/div)<br/5 mV/div) Front : ≤ 3,
5 ns - Déclenchement : Front, impulsion, vidéo
- Opérations mathématiques sur les séquences : A + B, A - B, A × B, A : B-
Mesures automatiques : crête à crête, amplitude, maximum, minimum, haut, bas, moyenne, moyenne arithmétique, valeur efficace, dépassement, fréquence positive, temps de montée, impulsion, dépassement, fréquence positive, temps de montée, temps de cycle, rapport cyclique positif, rapport cyclique négatif, retard de montée, retard de
descente- FFT : Hanning, Hamming, Blackman-Harris, rectangulaire
- Mémoire interne : 10 groupes de courbes, 10 modes de réglage -
Enregistrement USB : 10 groupes de courbes, 10 groupes d'interfaces de mesure
Plages des interfaces de mesure de tension continue : 600 mV / 6 V / 60 V / 600 V / 1 000 V ; précision ±(1 % + 5)
- Plages de mesure de tension alternative (45 Hz à 400 Hz) : 600 mV / 6 V / 60 V / 600 V / 700 V ; précision f < 200 Hz ±(1,2 % + 5) ; précision f ≥ 200 Hz ±(1,5 % + 5)
- Plages de mesure du courant continu : 6 mA / 60 mA / 600 mA ; précision ±(1,2 % + 5) ; pour 6 A, précision ±(1,5 % + 5)
- Plages de mesure du courant alternatif (45 Hz à 400 Hz) : 6 mA / 60 mA / 600 mA ; précision ±(2 % + 5) ; pour 6 A, précision ±(2,5 % + 5)
- Plages de mesure de la résistance : 6 kΩ / 60 kΩ / 600 kΩ ; précision ±(1,2 % + 5) ; 600 Ω / 6 MΩ / 60 MΩ ; précision ±(1,5 % + 5) ;
- plages de mesure de capacité : 6 nF / 6 mF ; précision ±(5 % + 10) ; 60 nF / 600 nF / 6 µF / 60 µF / 600 µF ; précision ±(4 % + 5) ;
- test de diode et de continuité : oui
; - mode de commutation de plage :
automatique/manuel ; - affichage et enregistrement des courbes de tendance pour les variations de tension, de courant et de résistance
Paramètres techniques :
- alimentation : 2450 V CA, 440 Hz, CAT II, consommation électrique < 20
VA- interface standard : 1 x
USB-Host- batterie : Li-ion 7
,4 V/4 400 mA- autonomie : 3 heures-
écran : 8 pouces, 800 x 480 pixels-
indice de protection IP : étalonnage recommandé-
une fois par an-
IP2X- température ambiante de fonctionnement : 0 °C à +40
°C- température de stockage : -20 °C à +60
°C- humidité ambiante de fonctionnement : <35 °C : ≤90 % HR, 35 °C à 40 °C : ≤60 % HR
- Altitude de fonctionnement : max. 3 000 m au-dessus du niveau de la
mer - Altitude de stockage : 15 000 m au-dessus du niveau de la mer -
Poids net : 1,8 kg -
Poids brut : 4,5 kg -
Dimensions : 268 x 168 x 60 mm

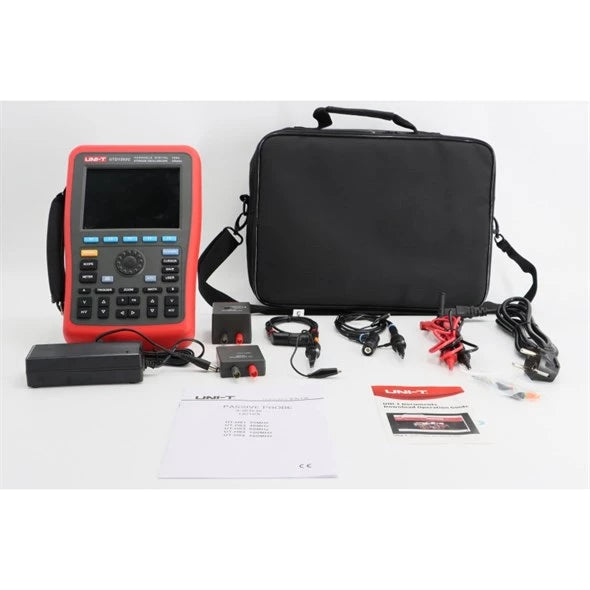

Contenu de l'emballage :
UTD1102C : 1 pièce
- sonde avec câble de 1,2 m et diviseur commutable 1x/10x (UT-H04) : 2 pièces
- module convertisseur courant (4 mA à 600 mA) / tension (UT-M03) : 1 pièce
- adaptateur de courant (convertisseur 4 A à
6 A CC) / tension / module UT-M04 100 à 240 V CA eff., 45 à 440 Hz, CAT II : 1 pièce
- câble USB : 1 pièce
- manuel d'utilisation : 1 pièce
Emballage pour les clients en gros :
- Quantité standard par carton : 4 pièces x dimensions du carton : 400 x 200 x 200 mm
- Poids brut du carton : environ 16,7 kg
FABRICANT :
UNI-TREND
Mise à jour logicielle :
https://instruments.uni-trend.com/EU-EN/handheldoscilloscopes/utd1000c.html
