Description
Oscilloscope

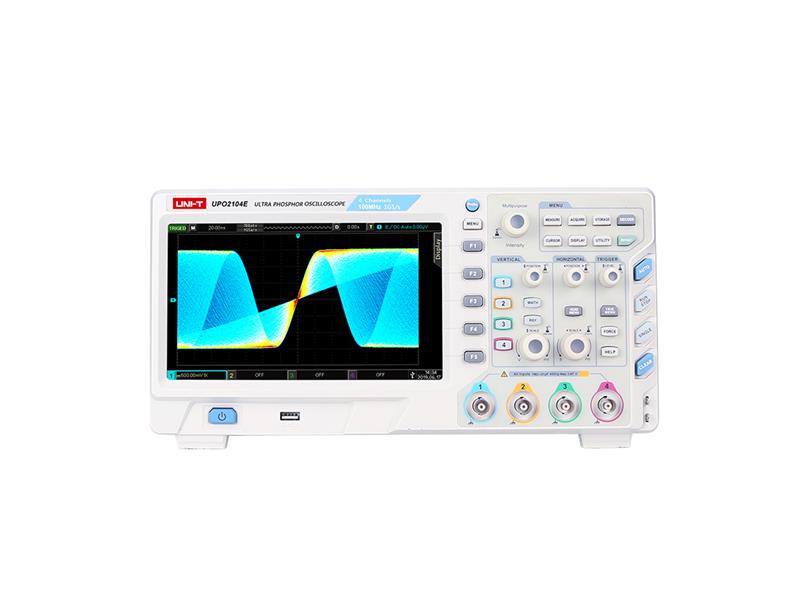

UNI-T UPO2104E Ce produit est couvert par une garantie de 3 ans. L'oscilloscope UPO2104E est un oscilloscope numérique doté de la technologie Ultra Phosphor de la série UPO2000E. Comparé au modèle d'entrée de gamme, l'UPO2102E offre 4 canaux. Il est également doté d'un taux d'échantillonnage de 1 GS/s. Cela est suffisant pour une bande passante de 100 MHz (contrairement aux versions d'entrée de gamme, l'UPO2072CS et l'UPO2074CS, qui sont limitées à 70 MHz). Il s'agit d'un oscilloscope multifonctionnel, performant et facile à utiliser, doté d'excellentes spécifications techniques. Il dispose d'un écran de 800 x 480 pixels. Il prend en charge le stockage USB et la communication avec un PC via USB Plug and Play. Le logiciel permettant de le connecter à un PC peut être téléchargé sur le site web du fabricant :
https://instruments.uni-trend.com/list_77/945.html. Il se distingue de la version précédente, l'UPO2104CS, par un nouveau micrologiciel.
Caractéristiques techniques :
- bande passante 100 MHz
- 4 canaux
- taux d'échantillonnage 1
GS/s - profondeur de mémoire maximale 56 Mpts (par canal) (auparavant, jusqu'à 28 Mpts par forme d'onde)
- jusqu'à 28 Mpts par seconde
80 000 wfms/s (auparavant 50 000 wfms/s)
- Plage de base de temps : 5 ns/div – 50
s/div - Impédance d'entrée : (1 MΩ ± 2 %) // (20 pF ± 3 pF)
- Axe vertical : V/div - 1 mV/div (1 MΩ)
- Précision du gain CC ± 3 %
- Nombre de formes d'onde enregistrées 65 000 -
Déclenchement : Front, Fenêtre, Runt, Time Out, N-ième front, Retard, Durée, Setup/Hold, Largeur d'impulsion, Pente, Vidéo, Motif, RS232 / UART B, opérations : - forme d'onde, I2/C A-B, AxB, A / B, FFT, Avancé modifiable, Filtre
- Mesure automatique : Max, Min, Haut, Bas, Milieu, Pk-Pk, Amplitude, Moyenne, Moyenne du cycle, RMS, RMS du cycle, Aire du cycle, Suroscillation, Pré-oscillation, Période, Fréquence, Montée, Descente, + -D,D,D,D,D,D,D,D Temps de descente, Phase, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF
- nombre de mesures : 5 mesures simultanées -
statistiques : moyenne, max, min, écart-type, nombre de mesures
- compteur de fréquence : 6 bits -

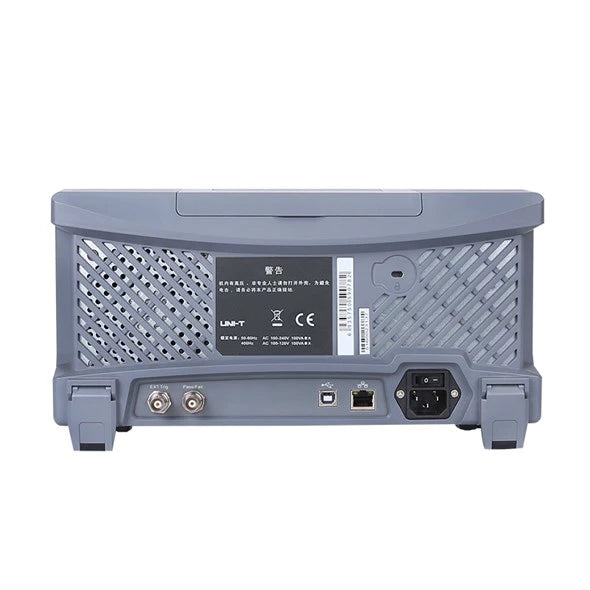

interfaces standard : périphérique USB, sortie, UX, LAN
Paramètres techniques :
- Alimentation : 100 V–240 V CA, 50/60 Hz-
Écran : 8 pouces, 800 x 480 pixels-
Poids : 3,5 kg-
Dimensions : 336 x 160 x 16 mm
:
- 4 sondes (avec plage commutable 1x, 10x)
-
Câble d'alimentation à trois fils détachable - Câble USB
- Guide d'installation rapide avec liens vers le site web du fabricant
FABRICANT : UNI-TREND
