Description

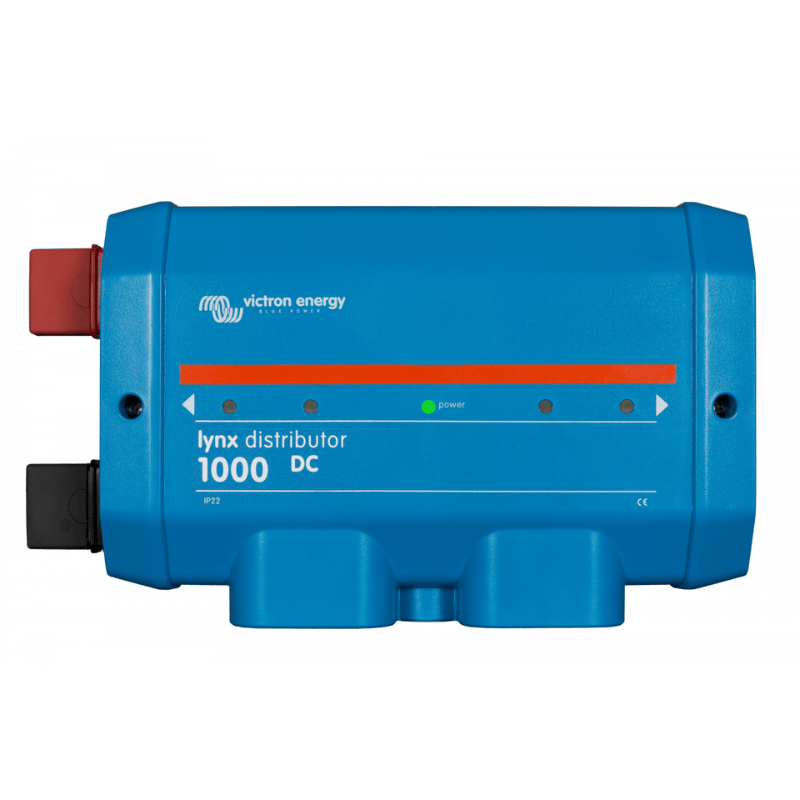

Le distributeur Lynx comprend un jeu de barres positif et un jeu de barres négatif. Le jeu de barres positif comporte quatre connexions protégées par des fusibles avec dispositifs de surveillance, tandis que le jeu de barres négatif comporte quatre connexions et une connexion à la terre. Il fait partie du système de distribution Lynx et est équipé d'une LED d'alimentation et de quatre LED indiquant l'état des fusibles.
Lorsqu'il est connecté à un Lynx Smart BMS, jusqu'à quatre distributeurs Lynx peuvent transmettre des informations sur l'état des fusibles, une fonctionnalité qui n'est pas disponible lorsqu'ils sont connectés à un Lynx Shunt VE.Can.
Le distributeur Lynx est fourni avec un câble RJ10 de 40 cm, qui alimente l'unité et, lorsqu'il est connecté à un BMS Lynx Smart, sert également à la transmission de données.
Caractéristiques techniques :
- Plage de tension : 9–60 Vcc
- Tensions système prises en charge : 12 V, 24 V, 48 V
- Courant nominal : 1 000 A
- Consommation électrique : 100 mA maximum (avec toutes les LED allumées)
- Dimensions du boîtier (H x L x P) : 290 x 170 x 80 mm
- Poids : 2,2 kg
- Température de fonctionnement : -40 °C à +60 °C
- Humidité maximale : 95 % (sans condensation)
- Indice de protection : IP22
